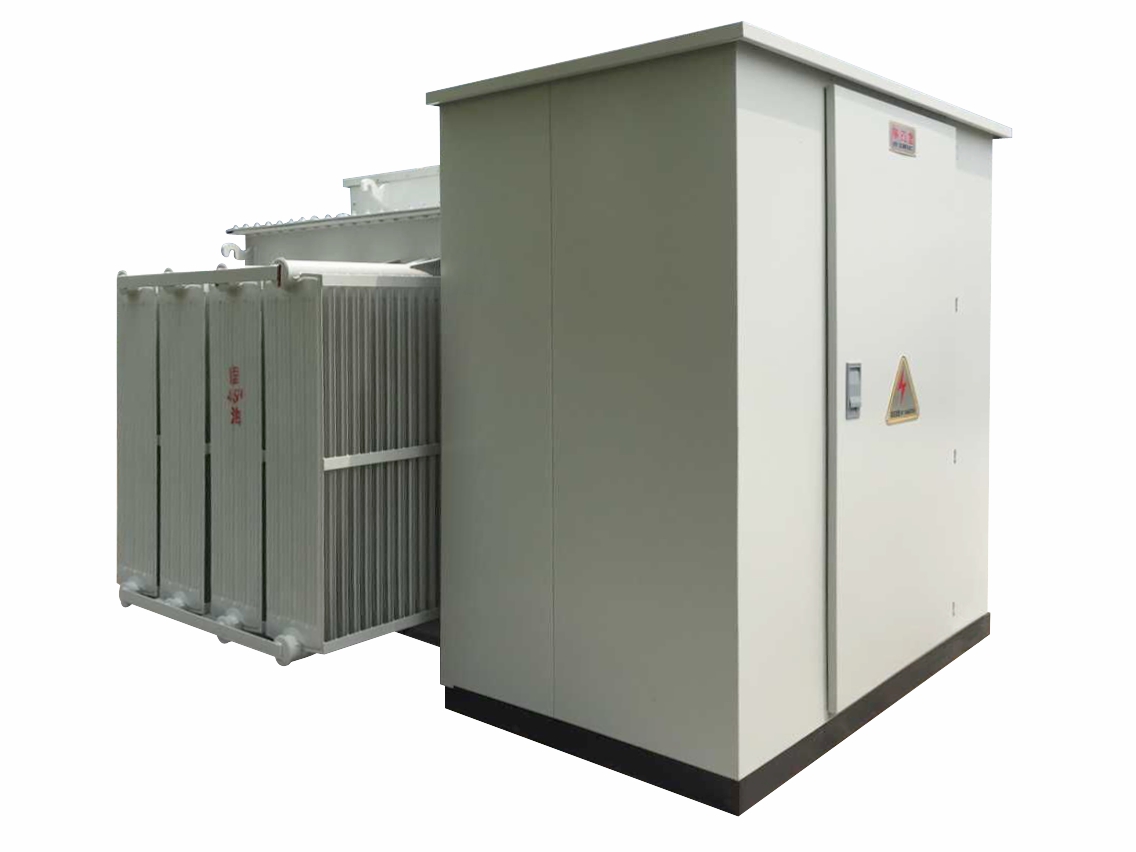

1600kva बॉक्स प्रकार पॉवर सबस्टेशन ट्रान्सफॉर्मर

उत्पादन वैशिष्ट्य

चीनमध्ये बनवलेले सर्व SGOB 1600kva बॉक्स प्रकार पॉवर सबस्टेशन ट्रान्सफॉर्मर एका वेळी कारखान्यात एकत्रित केले जातात आणि एकत्र केले जातात, ज्यामध्ये डिझाइन, उत्पादन, असेंबली आणि वायरिंग यांचा समावेश होतो.  निर्मात्याद्वारे कठोर डीबगिंग आणि फॅक्टरी चाचणी आणि तपासणी केल्यानंतर, ग्राहकाला परिपूर्ण वितरण सुनिश्चित करण्यासाठी ते वितरित केले जाते.

1600kva कॉम्पॅक्ट बॉक्स प्रकार पॉवर प्रीफॅब्रिकेटेड सबस्टेशन ट्रान्सफॉर्मरची कॉम्पॅक्ट रचना आणि मजबूत अनुकूलता आहे.  तिची मजला जागा पारंपारिक सबस्टेशनच्या फक्त 30% ते 40% आहे.  हे विविध पायाभूत स्वरूपांचे समर्थन करते आणि शहरे आणि औद्योगिक क्षेत्रांसारख्या जागा-मर्यादित परिस्थितींसाठी योग्य आहे.

या SGOB 1600kva कॉम्पॅक्ट बॉक्स प्रकार पॉवर सबस्टेशन ट्रान्सफॉर्मर पूर्णपणे बंद केलेल्या संरचनेत धूळ-प्रूफ, आर्द्रता-प्रतिरोधक, गंजरोधक आणि उष्णता इन्सुलेशन कार्यक्षमता, IP54 किंवा त्यावरील संरक्षण पातळीसह, दीर्घकालीन स्थिर बाह्य ऑपरेशनसाठी आवश्यकता पूर्ण करते.

हे सुरक्षित आणि बुद्धिमान आहे, ज्यामध्ये संपूर्ण इलेक्ट्रिकल इंटरलॉक आणि संरक्षण कार्ये आहेत. हा थ्री फेज 1600kva बॉक्स प्रकार पॉवर सबस्टेशन ट्रान्सफॉर्मर वैकल्पिकरित्या बुद्धिमान मॉनिटरिंग सिस्टमसह सुसज्ज असू शकतो जो रिमोट स्थिती निरीक्षण आणि फॉल्ट लवकर चेतावणीला समर्थन देतो.

लवचिक सानुकूलनास समर्थन द्या आणि किफायतशीर उपाय प्रदान करा.  ट्रान्सफॉर्मर प्रकार (तेल-बुडवलेले/कोरडे), इनकमिंग आणि आउटगोइंग लाइन पद्धती आणि वापरकर्त्याच्या गरजांनुसार केसिंग मटेरियलच्या कॉन्फिगरेशनला समर्थन द्या, एकूण गुंतवणूक आणि ऑपरेशन आणि देखभाल खर्च कमी करा.

1600kva बॉक्स प्रकार पॉवर सबस्टेशन ट्रान्सफॉर्मरची रचना काय आहे?

1. हाय-व्होल्टेज स्विच युनिट

SGOB 1600kva बॉक्स प्रकार पॉवर सबस्टेशन ट्रान्सफॉर्मर सबस्टेशनचा पॉवर इनलेट म्हणून काम करतो आणि सामान्यत: पूर्णपणे इन्सुलेटेड SF6 किंवा सॉलिड-इन्सुलेटेड रिंग मुख्य युनिट्ससह सुसज्ज असतो.  मुख्य घटकांमध्ये लोड स्विच, उच्च-व्होल्टेज फ्यूज आणि डिस्कनेक्टर समाविष्ट आहेत, जे ड्युअल पॉवर रिंग नेटवर्क किंवा सिंगल पॉवर टर्मिनल्सचे मानक वीज पुरवठा मोड प्राप्त करू शकतात. युनिट संपूर्ण "पाच-प्रतिबंध" इंटरलॉक फंक्शनसह सुसज्ज आहे आणि इलेक्ट्रिक ऑपरेशन आणि मॉनिटरिंग इंटरफेससह विस्तारित केले जाऊ शकते, रिमोट कंट्रोल आणि बुद्धिमान व्यवस्थापनासाठी मूलभूत परिस्थिती प्रदान करते.

2. ट्रान्सफॉर्मर युनिट

हे युनिट विद्युत ऊर्जा रूपांतरणाचा केंद्रबिंदू आहे आणि प्रकल्पाच्या गरजेनुसार 1600kVA तेल-विसर्जन किंवा कोरड्या-प्रकारच्या ट्रान्सफॉर्मरसह सुसज्ज केले जाऊ शकते. तेल-बुडवलेल्या ट्रान्सफॉर्मरमध्ये चांगली अर्थव्यवस्था आणि उच्च उष्णतेचा अपव्यय कार्यक्षमता असते, ज्यामुळे ते बाह्य अनुप्रयोगांसाठी एक सार्वत्रिक पर्याय बनतात.

3. कमी-व्होल्टेज वितरण युनिट

हे युनिट विद्युत उर्जेचे वितरण, संरक्षण आणि व्यवस्थापन यासाठी जबाबदार आहे.  मुख्य सर्किटला फ्रेम सर्किट ब्रेकर्सद्वारे संपूर्ण संरक्षण प्रदान केले जाते आणि स्वतंत्र नियंत्रण मिळविण्यासाठी एकाधिक शाखा सर्किट मोल्डेड केस सर्किट ब्रेकर्ससह सुसज्ज असतात. युनिट एक इंटेलिजेंट रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन डिव्हाईससह मानक म्हणून सुसज्ज आहे, जे सिस्टमचे पॉवर फॅक्टर स्वयंचलितपणे समायोजित करू शकते. त्याच वेळी, रिअल टाइममध्ये वर्तमान, व्होल्टेज, उर्जा आणि उर्जेचा वापर यासारख्या डेटाचे परीक्षण करण्यासाठी मल्टी-फंक्शनल मीटर स्थापित केले जातात, ऑपरेशन व्यवस्थापनासाठी आधार प्रदान करतात.

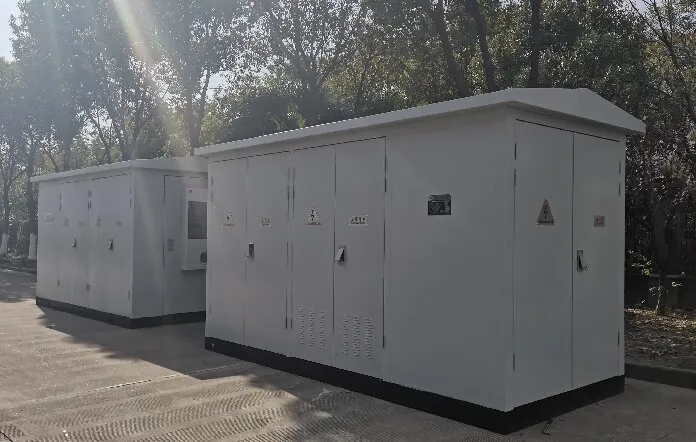

4. एकूणच बॉक्सची रचना

बॉक्स बॉडी "डोळ्याच्या" आकाराच्या प्रमाणित मॉड्यूल डिझाइनचा अवलंब करते, वरील तीन कार्यात्मक एककांना शारीरिकदृष्ट्या वेगळे करते आणि एका मजबूत घरगुती शेलमध्ये एकत्रित करते. कवच सामान्यत: गंजरोधक स्टील प्लेट्स किंवा नॉन-मेटलिक सामग्रीचे बनलेले असते. प्रत्येक कंपार्टमेंट स्वतंत्रपणे सील केलेले आहे, आणि संपूर्ण संरक्षण पातळी IP54 किंवा त्याहून अधिक पोहोचू शकते, वारा, पाऊस, धूळ आणि मीठ स्प्रे यांच्या धूपला प्रभावीपणे प्रतिकार करते. देखावा डिझाइन कॉम्पॅक्ट आहे, आणि रंग आणि साहित्य स्थापना वातावरणानुसार सानुकूलित केले जाऊ शकते.
