SGOB 50kva ड्राय ट्रान्सफॉर्मर हे एक अत्याधुनिक पॉवर ट्रान्सफॉर्मेशन डिव्हाइस आहे जे औद्योगिक, व्यावसायिक आणि निवासी अनुप्रयोगांच्या विस्तृत श्रेणीमध्ये विश्वासार्हता, कार्यक्षमता आणि अष्टपैलुत्वासाठी डिझाइन केलेले आहे. 50 किलोव्होल्ट-अँपिअर्स (kva) च्या रेट केलेल्या पॉवर क्षमतेसह, हा ट्रान्सफॉर्मर आधुनिक इलेक्ट्रिकल सिस्टीमच्या वाढत्या ऊर्जेच्या गरजा पूर्ण करण्यासाठी इंजिनियर केलेला आहे.
ट्रान्सफॉर्मरचे कोरडे-प्रकारचे बांधकाम हे एक प्रमुख वैशिष्ट्य आहे, ज्यामध्ये उच्च-गुणवत्तेची, ज्वाला-प्रतिरोधक सामग्रीचा कोर आणि विंडिंग्स कॅप्स्युलेट करण्यासाठी वापरला जातो. यामुळे इन्सुलेट ऑइलची गरज नाहीशी होते, ज्यामुळे ट्रान्सफॉर्मर ऑपरेट करणे अधिक सुरक्षित होते आणि देखभाल करणे सोपे होते. कोरड्या डिझाइनमुळे तेल गळती आणि आग लागण्याचा धोका देखील कमी होतो, एकूण सुरक्षा आणि विश्वासार्हता वाढते.
कार्यक्षमता हे SGOB 50kva ड्राय ट्रान्सफॉर्मरचे आणखी एक वैशिष्ट्य आहे. हे पॉवर ट्रान्सफर दरम्यान ऊर्जेचे नुकसान कमी करण्यासाठी डिझाइन केले आहे, ते इष्टतम स्तरावर कार्य करते याची खात्री करून. यामुळे वीज बिलावरील खर्चात बचत होते आणि अंतिम वापरकर्त्याचा पर्यावरणीय पाऊलखुणा कमी होतो.
डिझाईनच्या दृष्टीने, ट्रान्सफॉर्मर कॉम्पॅक्ट आणि स्लीक आहे, सहज वाहतूक आणि स्थापनेची सोय करताना कमीत कमी जागा व्यापतो. हे मर्यादित भागात स्थापनेसाठी आदर्श बनवते, एकूण स्थापना खर्च आणि वेळ कमी करते.
SGOB 50kva ड्राय ट्रान्सफॉर्मरमध्ये ओव्हरकरंट, ओव्हरव्होल्टेज आणि तापमान रिलेसह प्रगत संरक्षण प्रणाली देखील आहेत. ही वैशिष्ट्ये दोष आणि विसंगतींविरूद्ध सर्वसमावेशक संरक्षण प्रदान करतात, कर्मचारी आणि उपकरणांची सुरक्षा सुनिश्चित करतात आणि संभाव्य डाउनटाइम आणि नुकसान टाळतात.
ट्रान्सफॉर्मर उच्च-गुणवत्तेची सामग्री आणि अचूक अभियांत्रिकीसह बनविला गेला आहे, ज्यामुळे तो कठोर वातावरणात टिकाऊ आणि विश्वासार्ह बनतो. त्याचे मजबूत बांधकाम दीर्घकालीन कामगिरी सुनिश्चित करते आणि देखभाल आणि दुरुस्तीची आवश्यकता कमी करते.
शिवाय, SGOB 50kva ड्राय ट्रान्सफॉर्मर विशिष्ट उर्जा आवश्यकता आणि अनुप्रयोग गरजा पूर्ण करण्यासाठी सानुकूल करण्यायोग्य पर्याय ऑफर करतो. यामध्ये विविध व्होल्टेज स्तर, इनपुट आणि आउटपुट कनेक्शन आणि माउंटिंग कॉन्फिगरेशन समाविष्ट आहे, जे एंड-यूजरच्या विद्यमान इलेक्ट्रिकल इन्फ्रास्ट्रक्चरमध्ये अखंड एकीकरण सुनिश्चित करते.
उत्पादन वैशिष्ट्ये
शांघाय इंडस्ट्रियल ट्रान्सफॉर्मर कंपनी लिमिटेड द्वारा निर्मित इपॉक्सी रेझिन कास्ट 50kva ड्राय ट्रान्सफॉर्मर हे शेनयांग ट्रान्सफॉर्मर रिसर्च इन्स्टिट्यूटच्या सहकार्याने प्रगत परदेशी तंत्रज्ञानाचा परिचय करून विकसित आणि डिझाइन केलेले आहे. उत्पादन विश्वासार्हता निर्देशांक आंतरराष्ट्रीय प्रगत स्तरावर पोहोचला आहे.
SGOB 50kva ड्राय ट्रान्सफॉर्मर सुरक्षित, ज्वाला-प्रतिरोधक आणि अग्निरोधक, प्रदूषणमुक्त आहे आणि थेट लोड सेंटरमध्ये स्थापित केला जाऊ शकतो. हे देखभाल-मुक्त आहे, स्थापित करणे सोपे आहे, कमी सर्वसमावेशक ऑपरेटिंग खर्च आहे, कमी नुकसान आहे, चांगली ओलावा-प्रूफ कार्यक्षमता आहे, 100% आर्द्रतेवर सामान्यपणे ऑपरेट करू शकते आणि शटडाउन नंतर पूर्व-कोरडे न करता कार्यान्वित केले जाऊ शकते. यात कमी आंशिक डिस्चार्ज, कमी आवाज, मजबूत उष्णता नष्ट करण्याचे कार्य आहे आणि सक्तीच्या एअर कूलिंग परिस्थितीत 150% रेट लोडवर ऑपरेट करू शकते.
SGOB 50kva ड्राय ट्रान्सफॉर्मर आता उंच इमारती, व्यावसायिक केंद्रे, विमानतळ, स्थानके, गोदी, भुयारी मार्ग, कारखाने, भूमिगत वितरण केंद्रे, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट्स आणि कठोर वातावरण आणि वापराच्या परिस्थितीत इतर ठिकाणी मोठ्या प्रमाणावर वापरले जातात.
Main materials and features

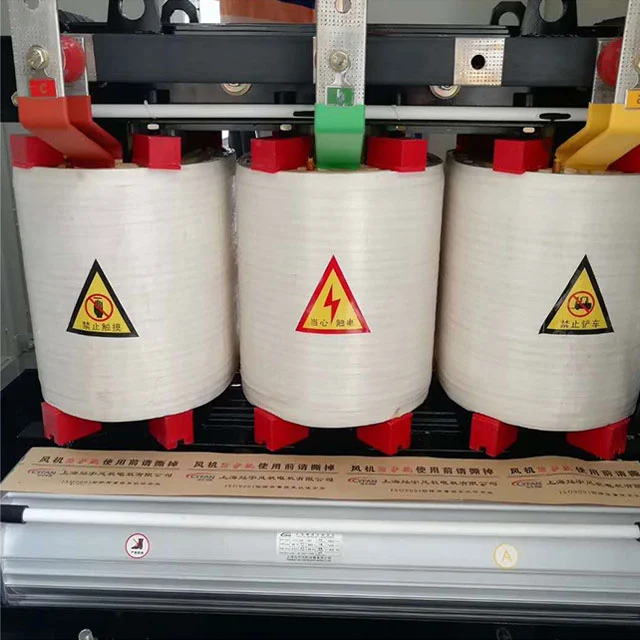

The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.
ट्रान्सफॉर्मरचा लोखंडी कोर 45° फुल-बेव्हल जॉइंट्स आणि चार-स्तरीय स्टेप-बाय-स्टेप स्टॅकिंगसह, निप्पॉन स्टील, जपानमधून आयात केलेल्या ऑर्डरली ग्रेन ओरिएंटेशनसह उच्च-पारगम्यता कोल्ड-रोल्ड सिलिकॉन स्टील शीट्सच्या 30EH120 मालिकेपासून बनलेला आहे. ओलावा आणि गंज टाळण्यासाठी लोखंडी कोरच्या पृष्ठभागावर इन्सुलेट रेझिन पेंटने सीलबंद केले जाते आणि दोन क्लॅम्प आणि फास्टनर्समध्ये गंजरोधक संरक्षणात्मक स्तर असतात. संपूर्ण लोह कोर नॉन-स्टॅक केलेले लोखंडी योक आणि स्टील पुल प्लेट स्ट्रक्चर स्वीकारतो, जे प्रभावीपणे नो-लोड लॉस, नो-लोड करंट आणि लोह कोर आवाज कमी करते.
कमी व्होल्टेज आणि उच्च करंट कॉइल्ससाठी, शॉर्ट सर्किट झाल्यास शॉर्ट सर्किटचा ताण मोठा असतो आणि कमी व्होल्टेज वळणांची संख्या कमी असते. कमी व्होल्टेज करंट जितका मोठा असेल तितका वायर वळणाचा प्रकार वापरला जाईल तेव्हा अस्थिर अँपिअर-वळणांची समस्या अधिक ठळक होईल. उष्णता नष्ट होण्याच्या समस्येचा देखील विचार करणे आवश्यक आहे. यावेळी, कमी व्होल्टेजसाठी फॉइल वाइंडिंगचा वापर वरील समस्या अधिक चांगल्या प्रकारे सोडवू शकतो. सर्व प्रथम, फॉइल उत्पादनांमध्ये अक्षीय वळण आणि अक्षीय वळण सर्पिल कोन नसतात. उच्च आणि कमी व्होल्टेज विंडिंगचे अँपिअर-वळण संतुलित असतात आणि शॉर्ट सर्किट झाल्यास ट्रान्सफॉर्मरचा अक्षीय ताण कमी असतो. दुसरे म्हणजे, त्याच्या पातळ इन्सुलेशनमुळे, प्रक्रियेत मल्टी-लेयर एअर डक्ट्स इच्छेनुसार सेट केले जाऊ शकतात आणि उष्णता नष्ट होण्याची समस्या देखील अधिक चांगल्या प्रकारे सोडविली जाते. कॉइलचे अंतर्गत वेल्डिंग पूर्णपणे स्वयंचलित फॉइल विंडिंग मशीनवर झेनॉन संरक्षण वेल्डिंगचा अवलंब करते, ज्यामध्ये उच्च परिशुद्धता, कमी वेल्डिंग प्रतिरोधकता आणि बाह्य वेल्डिंग प्रक्रिया नसते. डीएमडी इन्सुलेशन वाइंडिंग लेयर्समध्ये वापरले जाते, आणि टोके बंद केली जातात आणि वळण घेतल्यानंतर राळने बरे केले जातात.
क्रॉस-फ्लो टॉप-ब्लोइंग कूलिंग फॅनचा अवलंब केला जातो, ज्यामध्ये कमी आवाज, उच्च वाऱ्याचा दाब, सुंदर दिसणे इत्यादी वैशिष्ट्ये आहेत आणि ट्रान्सफॉर्मरची ओव्हरलोड क्षमता वाढवते. ट्रान्सफॉर्मर ऑपरेशनची सुरक्षा आणि विश्वासार्हता सुधारण्यासाठी तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक स्वीकारते.
उत्पादन वर्णन
इपॉक्सी राळ इन्सुलेटेड ड्राय टाइप ट्रान्सफॉर्मर हे अतिशय सुरक्षित उत्पादन आहे. ते थेट लोड सेंटरमध्ये स्थापित केले जाऊ शकते. हे 100% आर्द्रतेच्या वातावरणात पूर्व-कोरडे न करता चांगले कार्य करते. हे बांधकाम क्षेत्र, व्यावसायिक केंद्र, विमानतळ, स्टेशन, बंदर, भुयारी मार्ग, कारखाना, भूमिगत वीज वितरण केंद्र, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट इत्यादींमध्ये मोठ्या प्रमाणावर वापरले गेले आहे.
उत्पादन वैशिष्ट्ये
● आग-प्रतिरोधक
● ओलावा प्रतिकार
● सोपी देखभाल आणि स्थापना
● खडबडीत वातावरणात चांगले धावणे
● प्रदूषण न करणारे उत्पादन
● Low loss during the comprehensive operation
पॅरामीटर्स
| मॉडेल | लोड लॉस नाही (प) |
लोड लॉस (१२०%) |
आवक (%) |
नोलोड करंट (%) |
आवाज पातळी (एलपीए) dB |
वजन (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मॉडेल | आयाम(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मॉडेल | CAPACITY (KVA) | लांबी (MM) |
WIDTH (MM) |
HEIGHT (MM) |
रेखांशाचा (MM) | क्षैतिज (MM) | वजन (किलो) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कंपनी प्रोफाइल
शांघाय इंडस्ट्री ट्रान्सफॉर्मर्स कं, लिमिटेड (SGOB) ही विद्युत वितरण उपकरणांची पूर्ण श्रेणी पुरवठादार आहे. आमच्या उत्पादनांमध्ये हे समाविष्ट आहे:
● तेल बुडवलेले ट्रान्सफॉर्मर
● 35KV तेल बुडवलेले ट्रान्सफॉर्मर
● एक्सपोक्सी राळ इन्सुलेशन ड्राय-प्रकार पॉवर ट्रान्सफॉर्मर
● अनाकार मिश्र धातु वितरण ट्रान्सफॉर्मर
● फोटोव्होल्टेइक ट्रान्सफॉर्मर
● पवन ऊर्जा ट्रान्सफॉर्मर
● बॉक्स-शैलीतील सबस्टेशन ट्रान्सफॉर्मर
आमची कंपनी 2007 मध्ये स्थापन झाली आणि आज 40,000sqm कार्यशाळा आणि 200 हून अधिक कर्मचारी आहेत. आमची उत्पादने वीज निर्मिती आणि वितरण, कोळसा उत्पादन, धातूशास्त्र, तेल आणि वायू, रसायने, बांधकाम, बंदरे, विमानतळ, रेल्वे आणि नगरपालिका पायाभूत सुविधा यासारख्या उद्योगांच्या विस्तृत श्रेणीमध्ये मोठ्या प्रमाणावर वापरली जातात.
आम्ही संबंधित उपकरणे जसे की इलेक्ट्रिकल कॅबिनेट आणि एनक्लोजर, स्विचगियर बॉक्सेस देखील तयार करतो सध्या, आम्ही आमच्या उत्पादन लाइनचा विस्तार इतर पॉवर-संबंधित क्षेत्रांमध्ये करत आहोत जसे की हॉट श्रिंक कनेक्टर्स, इलेक्ट्रिकल केबल्स आणि संबंधित यांत्रिक उपकरणे इ. आमचे ध्येय एक-स्टॉप तयार करणे आहे. आमच्या जागतिक ग्राहक बेससाठी इलेक्ट्रिकल उपकरणे आणि भाग पुरवठा प्लॅटफॉर्म.
उच्च दर्जाची उत्पादने देण्यासाठी आम्ही आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीवर अवलंबून आहोत. आमच्या 200 कर्मचाऱ्यांपैकी 46 अभियंते आहेत. आमच्या गुणवत्ता प्रणालीमध्ये यासाठी पात्रता समाविष्ट आहे:
● चीनचे राष्ट्रीय ट्रान्सफॉर्मर्स गुणवत्ता पर्यवेक्षण केंद्र
● ISO-9001:2008 गुणवत्ता व्यवस्थापन प्रणाली
● ISO-14001:2004 Environmental Management System
● OHSMS18000 आरोग्य आणि सुरक्षा प्रणाली
आमचे पेटंट:
आमच्या उत्पादन आणि गुणवत्ता चाचणी क्षमतांमध्ये हे समाविष्ट आहे:
● स्वयंचलित फॉइल वळण
● डिजिटल सिलिकॉन स्टील शीटिंग आणि स्लिटिंग
● पूर्णपणे स्वयंचलित व्हॅक्यूम ड्रायिंग ओव्हन आणि वार्निश लाइन
● HAEFLY आंशिक डिस्चार्ज टेस्टर
● HAEFLY पॉवर विश्लेषक
● HAEFLY हार्मोनिक विश्लेषक
तुमची पायाभूत गुंतवणूक जास्तीत जास्त करण्यासाठी उच्च कार्यक्षमता, कमी उर्जा अपव्यय आणि कमी आवाजाचे उत्कृष्ट उत्पादन आहे.
