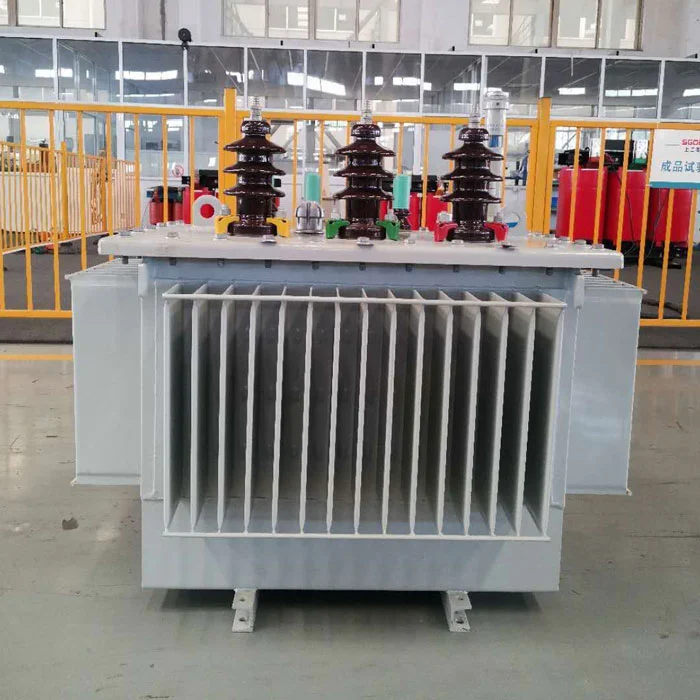

शांघाय इंडस्ट्रियल ट्रान्सफॉर्मर कं, लिमिटेड व्यावसायिक वीज वितरणासाठी 80 kVA तेल बुडवलेला ट्रान्सफॉर्मर पुरवते. प्राथमिक अर्ज: व्यावसायिक सुविधांसाठी 10kV/20kV वरून 0.4kV पर्यंत स्टेप-डाउन. नो-लोड लॉस 0.18kW, लोड लॉस 1.05kW. वार्षिक वीज खर्च अंदाजे. 50% सरासरी लोडवर $420. एकूण वजन 540 किलो.
निर्माता:शांघाय इंडस्ट्रियल ट्रान्सफॉर्मर कं, लिमिटेड (स्था. 2007)
दव्यावसायिक वीज वितरणासाठी 80 kVA तेल बुडवलेला ट्रान्सफॉर्मरसुविधा स्टोअर्स (300-500m²), सामुदायिक दवाखाने, लहान हॉटेल्स (20-30 खोल्या), आणि 0.4kV वर 150-250 अँपिअर दरम्यान एकूण कनेक्ट केलेल्या लोडसह प्रकाश उत्पादन कार्यशाळा यासह लहान ते मध्यम व्यावसायिक सुविधांसाठी एक सामान्य तपशील आहे.
| उपकरणे प्रकार | प्रमाण | उपएकूण भार (kVA) |
|---|---|---|
| एलईडी लाइटिंग (प्रत्येकी 100W) | 100 फिक्स्चर | 10 |
| HVAC (5kW शीतकरण प्रत्येक) | 4 युनिट | 20 |
| लिफ्ट (7.5kW) | 1 युनिट | 8 |
| पॉइंट-ऑफ-सेल सिस्टम + आयटी | 10 वर्कस्टेशन्स | 5 |
| रेफ्रिजरेशन (व्यावसायिक कूलर) | 6 युनिट्स | 12 |
| विविध आउटलेट्स | - | 15 |
| एकूण ठराविक भार | 70 kVA | |
| सुरक्षितता मार्जिन | 10 kVA |
हे 80 kVA ऑइल इमर्स्ड ट्रान्सफॉर्मर कमर्शियल पॉवर डिस्ट्रिब्युशनसाठी वरील ठराविक व्यावसायिक मिश्रणास समर्थन देते आणि भविष्यातील विस्तारासाठी 10-15% क्षमता राखीव आहे.
| रेटेड क्षमता | 80 kVA |
| प्राथमिक व्होल्टेज | 10 ±2×2.5% / 20 kV |
| दुय्यम व्होल्टेज | 400V / 230V थ्री-फेज |
| वारंवारता | 50 Hz |
| कनेक्शन गट | Dyn11 (मानक) |
| नो-लोड लॉस (मोजलेले) | ≤0.18 kW (नमुनेदार 0.176-0.179) |
| लोड कमी @75°C | ≤1.05 kW |
| प्रतिबाधा | ४% |
| नो-लोड करंट | ≤1.7% (नमुनेदार 1.5-1.6%) |
| एकूण वस्तुमान | 540 किलो (तेल वस्तुमान अंदाजे 105 किलो) |
| शिपिंग परिमाणे | 950 × 600 × 1250 मिमी (क्रेटेड) |
| शीतकरण पद्धत | ONAN (तेल नैसर्गिक हवा नैसर्गिक) |
| 1 मीटर अंतरावर आवाज पातळी | ≤55 dB(A) |
| पॅरामीटर | फॅक्टरी चाचणी सरासरी | IEC मर्यादा | स्थिती |
|---|---|---|---|
| नो-लोड लॉस | 0.177 kW | 0.20 kW (कमाल) | 11.5% मर्यादेपेक्षा कमी |
| लोड तोटा | 1.04 kW | 1.10 kW | 5.5% मर्यादेपेक्षा कमी |
| नो-लोड करंट | १.५५% | 2.0% | 22.5% मर्यादेपेक्षा कमी |
गणना आधारः ५०% सरासरी लोड (४० केव्हीए), पॉवर फॅक्टर ०.८५, ऑपरेटिंग तास ५,८४० तास/वर्ष (१६ तास/दिवस × ३६५ दिवस), विजेचा दर $०.१२/केडब्ल्यूएच वर चालणारा ८०kVA ट्रान्सफॉर्मर.
| तोटा प्रकार | पॉवर (kW) | वार्षिक ऊर्जा (kWh) | वार्षिक खर्च |
|---|---|---|---|
| नो-लोड लॉस (२४/७) | 0.18 | १,५७७ | $१८९ |
| लोड कमी (50% लोडवर) | १.०५ × (०.५)² = ०.२६ | १,५१८ | $१८२ |
| एकूण | 0.44 सरासरी | ३,०९५ | $३७१ |
60% सरासरी लोड (48 kVA) वर, वार्षिक खर्च अंदाजे $440 पर्यंत वाढतो.
व्यावसायिक ट्रान्सफॉर्मर बहुतेक वेळा व्यापलेल्या जागेजवळ स्थापित केले जातात. यामध्ये आवाजाचे स्रोत आणि शमनव्यावसायिक वीज वितरणासाठी 80 kVA तेल बुडवलेला ट्रान्सफॉर्मर:
| आवाजाचा स्रोत | योगदान | या मॉडेलमध्ये शमन |
|---|---|---|
| कोर मॅग्नेटोस्ट्रक्शन | ७०% | फ्लक्स घनता 1.65T (वि. 1.70T मानक) पर्यंत कमी केली |
| कूलिंग फॅन (सुसज्ज असल्यास) | ०% | कोणतेही चाहते नाहीत – फक्त ONAN |
| टाकीचे कंपन | 20% | कोर आणि टाकी दरम्यान कंपन विरोधी पॅड |
| चुंबकीय गुंजन | 10% | स्टेप-लॅप कोर सांधे |
| सुविधा प्रकार | ठराविक कमाल मागणी | शिफारस केलेले रेटिंग | का |
|---|---|---|---|
| लहान सुविधा स्टोअर (200m²) | 25-35 kVA | 50kVA | 80kVA मोठ्या आकाराचे |
| सुपरमार्केट (500m²) | 55-70 kVA | 80kVA | ठराविक लोडशी जुळते |
| लहान हॉटेल (25 खोल्या) | 50-65 kVA | 80kVA | एसी लोड शिखरांना अनुमती देते |
| सामुदायिक आरोग्य क्लिनिक | 40-60 kVA | 80kVA | वैद्यकीय उपकरणे वाढ मार्जिन |
| लाइट मशीन शॉप (3-5 मशीन) | 50-75 kVA | 80kVA | मोटर चालू चालू |
| कार्यालय इमारत (1500m²) | 60-85 kVA | 100kVA | 80kVA सीमारेषा |
जर तुमची कमाल मागणी 70 kVA पेक्षा जास्त सतत 4 तासांपेक्षा जास्त असेल, तर त्याऐवजी 100kVA निवडा.
| आवश्यकता | हे 80kVA युनिट | नोट्स |
|---|---|---|
| मजला क्षेत्र आवश्यक | 0.45 m² (870×510mm) | प्लस 600 मिमी समोर प्रवेश |
| मजला लोड करणे | 540kg + तेलाचा समावेश | 1,000 kg/m² किमान |
| कमाल मर्यादा उंची | 2.2 मीटर किमान | बुशिंग प्रवेशासाठी |
| वायुवीजन उघडणे | 0.15 m² इनलेट + आउटलेट | नैसर्गिक संवहन |
| आग संरक्षण | IEC 60076-12 अनुपालन कक्ष | घरातील तेलाने भरलेले अनिवार्य |
| ज्वलनशील पदार्थांपासून क्लिअरन्स | 1.5 मी | प्रति NFPA 70 |
कमर्शिअल पॉवर डिस्ट्रिब्युशन जहाजांसाठी प्रत्येक 80 kVA तेल बुडवलेला ट्रान्सफॉर्मर ही मोजलेली मूल्ये असलेल्या चाचणी अहवालासह (फक्त "पास/फेल" नाही):
खरेदीदारांना उत्पादन बॅचमध्ये शोधण्यायोग्य अनुक्रमांकासह पीडीएफ अहवाल प्राप्त होतो.
Shanghai Industrial Transformer Co., Ltd ने जानेवारी 2024 ते जानेवारी 2026 दरम्यान 80kVA (S11-M-80/10) ची 47 युनिट्स पाठवली आहेत.
ही युनिट्स फिलीपिन्स (12 युनिट), इंडोनेशिया (8 युनिट), नायजेरिया (6 युनिट), व्हिएतनाम (5 युनिट) आणि देशांतर्गत चीन (16 युनिट्स) मधील ग्राहकांना वितरित करण्यात आली. संदर्भ ग्राहकांसाठी संपर्क माहिती गोपनीयतेच्या करारानुसार प्रदान केली जाऊ शकते.
याव्यावसायिक वीज वितरणासाठी 80 kVA तेल बुडवलेला ट्रान्सफॉर्मर0.177kW चे फॅक्टरी-मापन केलेले सरासरी नो-लोड लॉस, नॉइज लेव्हल ≤55 dB(A), आणि शिप केलेल्या 47 युनिट्सवर शून्य वॉरंटी दावे प्रदान करते. हे सुपरमार्केट, लहान हॉटेल्स आणि 0.4kV वर 150-250A सेवा आवश्यक असलेल्या हलक्या व्यावसायिक सुविधांसाठी योग्य आहे.
