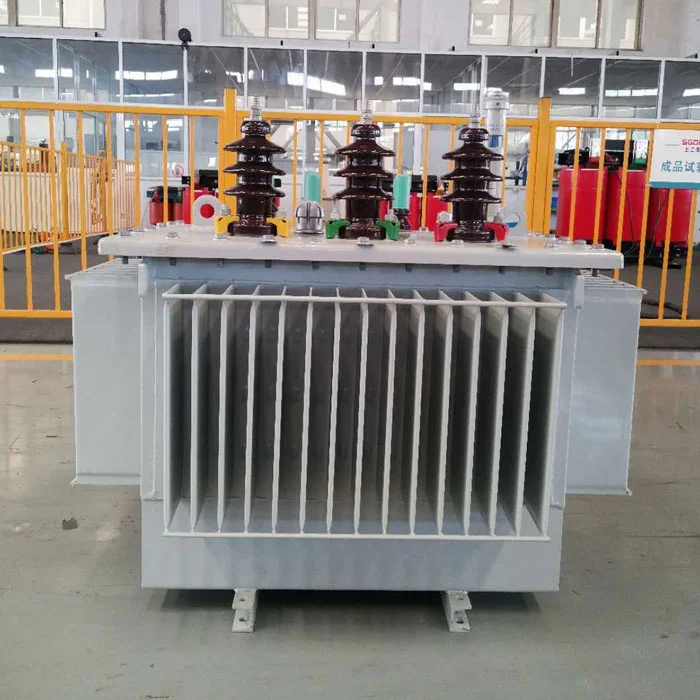

द80 केव्हीए तेल बुडलेले ट्रान्सफॉर्मरकोल्ड-रोल्ड सिलिकॉन स्टील कोर आणि ऑक्सिजन-मुक्त तांबे विंडिंग्जसह तयार केलेले एक सीलबंद पॉवर रूपांतरण डिव्हाइस आहे. यामध्ये अंतर्गत उष्णता अपव्यय वाढविण्यासाठी रेखांशाच्या तेलाच्या वाहिन्यांसह एक आवर्त कॉइल डिझाइन आहे. शॉर्ट-सर्किट-प्रतिरोधक रचना क्षणिक वर्तमान सर्जेसपासून संरक्षण करण्यासाठी अंत मजबूत करते. एक समर्पित लिफ्टिंग यंत्रणा आणि स्थिती प्रणाली वाहतुकीची स्थिरता सुनिश्चित करते.
द80 केव्हीए तेल बुडलेले ट्रान्सफॉर्मरदिवसाच्या लोड चढउतारांचा सामना करण्यासाठी शहरी उर्जा वितरण प्रणालींमध्ये वापरला जाऊ शकतो आणि तेल-उष्मा नष्ट होणे सतत पूर्ण-लोड ऑपरेशन सुनिश्चित करते. त्याची गंज-प्रतिरोधक रचना दमट किनारपट्टीच्या भागात मीठ स्प्रे गंज प्रभावीपणे अवरोधित करते.
उच्च-उंचीच्या क्षेत्रासाठी प्रबलित इन्सुलेशन ऑइल गॅप डिझाइनमुळे कमी-दाब स्त्राव होण्याचा धोका कमी होतो.
| मॉडेल | क्षमता (केव्हीए) |
एचव्ही (केव्ही) |
एलव्ही (केव्ही) |
लोड तोटा नाही (केडब्ल्यू) |
अपायकारक (%) |
वजन (किलो) |
परिमाण (एल*डब्ल्यू*एच मिमी) |
| एस 11-एम -30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| एस 11-एम -50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| एस 11-एम -630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| एस 11-एम -80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| एस 11-एम -100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| एस 11-एम -125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| एस 11-एम -160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| एस 11-एम -200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| एस 11-एम -250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| एस 11-एम -315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| एस 11-एम -400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| एस 11-एम -500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| एस 11-एम -630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| एस 11-एम -800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| एस 11-एम -1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| एस 11-एम -1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| एस 11-एम -1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| एस 11-एम -2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| एस 11-एम -2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| एस 11-एम -3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
विरघळलेल्या गॅस घटकांचे नियमितपणे क्रोमॅटोग्राफिक विश्लेषणाद्वारे विश्लेषण केले जाते आणि जेव्हा एसिटिलीन एकाग्रता असामान्य असते तेव्हा अंतर्गत दोष निदान सक्रिय होते. तेलाच्या पातळीवर दोन-कलर विंडो निर्देशकाचा वापर करून परीक्षण केले जाते आणि जेव्हा तेलाची पातळी अचानक खाली येते तेव्हा आपत्कालीन अलार्मला चालना दिली जाते. वार्षिक तेल डायलेक्ट्रिक सामर्थ्य चाचणी केली जाते आणि जेव्हा ब्रेकडाउन व्होल्टेज उंबरठाच्या खाली येते तेव्हा व्हॅक्यूम ऑइल फिल्ट्रेशन केले जाते.
विशिष्ट लोड रेटच्या खाली दीर्घकाळ ऑपरेशनमुळे तेलाचे तापमान कमी होते80 केव्हीए तेल बुडलेले ट्रान्सफॉर्मर, पाण्याचे विश्लेषण आणि इन्सुलेशन सामर्थ्य कमी होते. तेलात पाण्याची विद्रव्यता राखण्यासाठी नियमित पूर्ण-लोड हीटिंग आवश्यक आहे. तेलाचे तापमान राखण्यासाठी हिवाळ्यातील शटडाउन दरम्यान स्वयंचलित हीटिंग सक्रिय केली पाहिजे.
त्वरित वळण विकृतीकरण वारंवारता प्रतिसाद चाचणी करा आणि त्यास संदर्भ स्पेक्ट्रमशी तुलना करा. कव्हर लटकवून होल्ड-डाऊन बोल्ट्सचे विस्थापन तपासा आणि अक्षीय परिमाण सत्यापित करण्यासाठी लेसर रेंजफाइंडर वापरा. असामान्य कंपन हार्मोनिक्ससाठी देखरेख करण्यासाठी नो-लोड चाचणी करा. जर कोर एकाधिक बिंदूंवर आधारित असेल तर इन्सुलेशन तोडून दुरुस्त करा.
