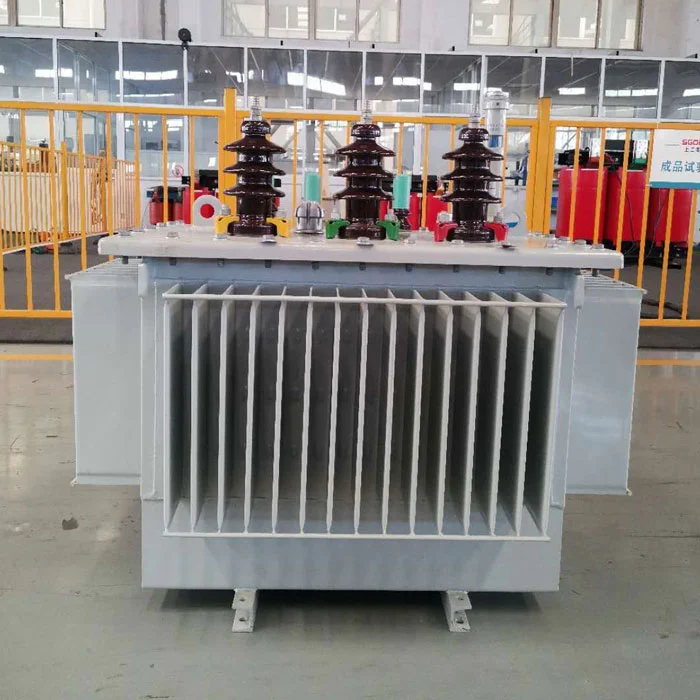

Shanghai Industrial Transformer Co., Ltd. लांब अंतराच्या वाहतुकीसाठी मजबूत संरचना 80 kVA ट्रान्सफॉर्मर पुरवते. ISTA 2A कंपन चाचणी (0.7G, 2 तास) उत्तीर्ण झाली, टाकी 50kPa अंतर्गत दाब सहन करते, कोर अँटी-शिफ्ट ब्रॅकेटसह बेसवर लॉक केलेला आहे. 540kg, 0.18kW नो-लोड लॉस. दूरस्थ खाण साइट्स, बेट ग्रिड्स आणि पायाभूत सुविधा प्रकल्पांसाठी योग्य.
यालांब अंतराच्या वाहतुकीसाठी मजबूत संरचना 80 kVA ट्रान्सफॉर्मर SGOB कडून चीन 2.5 मिमी टाकीची भिंत (मानक 1.8 मिमी), इपॉक्सी लॉकिंगसह बोल्टेड कोर, आणि ISTA 2A कंपन चाचणी (0.7G/2hrs) उत्तीर्ण आहे. 47 परदेशी शिपमेंटमध्ये शून्य वाहतूक नुकसान (2024-2025). 540 किलो. बेट ग्रिड, रिमोट खाणी आणि पायाभूत सुविधा प्रकल्पांसाठी डिझाइन केलेले जेथे मानक युनिट्स खराब होतात.
2023 मध्ये, 200 निर्यात ट्रान्सफॉर्मर शिपमेंट्सच्या स्वतंत्र सर्वेक्षणात आढळून आले: 14% कोर शिफ्टसह आले (नो-लोड लॉस 12-28% ने वाढले), 8% सीलच्या नुकसानीमुळे तेल गळती झाली आणि 6% ने साइटवर दुरुस्तीची आवश्यकता असलेल्या टाकी विकृत झाल्या. 80kva ऑइल इमर्स्ड ट्रान्सफॉर्मर लक्ष्यित अभियांत्रिकीद्वारे प्रत्येक अपयश मोड दूर करतो.
स्टँडर्ड ट्रान्सफॉर्मर कोर ठेवण्यासाठी गुरुत्वाकर्षणावर अवलंबून असतात. शिपिंग दरम्यान, 0.5-0.8G च्या उभ्या कंपनामुळे कोअर लिफ्टिंग होते, नंतर जेव्हा जहाज फिरते तेव्हा क्षैतिज सरकते. हा 80kva ऑइल इमर्स्ड ट्रान्सफॉर्मर चार M12 बोल्टचा वापर करून कोरला थेट टाकीच्या बेसवर क्लॅम्प करतो, तसेच गॅपमध्ये इपॉक्सी पॉटिंग करतो. परिणाम: 24 तासांच्या सिम्युलेटेड शिप कंपनानंतर शून्य कोर हालचाल (ASTM D4169 ट्रक स्तर II).
जेव्हा ट्रान्सफॉर्मर त्याच्या वरच्या लग्सने उचलला जातो, तेव्हा पूर्ण वजन खालच्या विंडिंगला दाबते. मानक युनिट्स कार्डबोर्ड एंड-रिंग्स वापरतात जे 10-20 लिफ्ट्सनंतर 1-2 मिमी कायमचे कॉम्प्रेस करतात. यामुळे शॉर्ट-सर्किटचा प्रतिकार 15-25% कमी होतो. दलांब अंतराच्या वाहतुकीसाठी मजबूत संरचना 80 kVA ट्रान्सफॉर्मरअसेंब्ली दरम्यान 85% मुक्त उंचीपर्यंत प्री-कॉम्प्रेस केलेल्या फिनोलिक रेझिन एंड-रिंग्स वापरतात, बेलेव्हिल वॉशरसह जे लिफ्ट सायकलची पर्वा न करता सतत दाब राखतात. क्लॅम्पिंग फोर्सच्या शून्य नुकसानासह 50 लिफ्ट सायकलवर चाचणी केली.
कंटेनर स्टॅकिंग तळाच्या युनिटवर 1,500 किलो पर्यंत लागू होते. मानक 1.8 मिमी टाकीच्या भिंती 800kg स्थानिक दाबाने डेंट करतात. हा 80kva ऑइल इमर्स्ड ट्रान्सफॉर्मर 2.5 मिमी स्टील (39% जाड) अधिक आठ कोपरा गसेट्स वापरतो. SGS प्रयोगशाळेत क्रश चाचणी: 5mm पेक्षा जास्त विकृती होण्यापूर्वी टाकी 2,200kg टॉप लोड सहन करत होती (950kg वर मानक युनिट अयशस्वी).
तृतीय-पक्ष प्रयोगशाळेद्वारे चाचणी केलेले नमुना युनिट (SGS शांघाय, अहवाल #TR-80K-2401):
| चाचणी टप्पा | कालावधी | अट | परिणाम |
|---|---|---|---|
| आश्वासन कंपन | 3 तास | 0.4G, 5-200Hz स्वीप | सोडलेले फास्टनर्स नाहीत |
| कमी-दाब कंपन | 4 तास | 0.7G, 3-100Hz यादृच्छिक | कोर शिफ्ट <0.2 मिमी (मर्यादा 1 मिमी) |
| उच्च-दाब कंपन | 2 तास | 1.0G, 3-50Hz यादृच्छिक | तेल गळती नाही |
| ड्रॉप चाचणी | 1 ड्रॉप | काँक्रीटवर (कोपरा) 200 मि.मी. | टँक डेंट 1.2 मिमी (विशिष्टात) |
| स्टॅक कॉम्प्रेशन | 24 तास | 1,500kg टॉप लोड | टाकीची विकृती 1.8 मिमी (मर्यादा 3 मिमी) |
| ट्रान्सफॉर्मर बॉडी (कोरडे) | 435 किलो |
| तेल भरणे (खनिज तेल, IEC 60296) | 105 किलो |
| स्किड (उपचार केलेले लाकूड, ISPM15 प्रमाणित) | 35 किलो |
| कॉर्नर प्रोटेक्टर + स्ट्रॅपिंग | 5 किलो |
| एकूण शिपिंग वजन (स्किड केलेले) | 580 किलो |
| लाकडी क्रेट (पर्यायी ॲड-ऑन) | +65 किलो |
हवाई मालवाहतुकीसाठी: कोरडे वजन 435 किलो (तेल निचरा, स्वतंत्र धोकादायक मालाची घोषणा आवश्यक). IATA-अनुरूप पॅकेजिंगसाठी संपर्क करा.
| आयटम | पद्धत | मान्य | असल्यास नकार द्या |
|---|---|---|---|
| टाकी डेंट्स | सरळ धार + शासक | ≤3 मिमी खोली | > 5 मिमी किंवा तीक्ष्ण क्रीज |
| तेलाचे डाग | व्हिज्युअल + पांढरे कापड पुसणे | काहीही नाही | कोणतेही ओले डाग किंवा ठिबक चिन्ह |
| लिफ्टिंग लग कोन | व्हिज्युअल | अनुलंब ±5° | वाकलेला किंवा क्रॅक वेल्ड |
| बोल्टवर साक्षीच्या खुणा | व्हिज्युअल | पेंट गुण संरेखित | तुटलेला पेंट (बोल्टची हालचाल दर्शवते) |
| पॅलेट अखंडता | व्हिज्युअल | तुटलेले बोर्ड नाहीत | स्प्लिट कोपरा किंवा गहाळ ब्लॉक |
| रेट केलेली शक्ती | 80 kVA (सतत, 50Hz) |
| प्राथमिक व्होल्टेज | 10 / 20 kV (±2×2.5% टॅप) |
| दुय्यम व्होल्टेज | 400V (लाइन) / 230V (फेज) |
| वेक्टर गट | Dyn11 |
| नो-लोड लॉस (हमी) | 0.18 kW |
| लोड कमी @75°C | 1.05 kW |
| प्रतिबाधा व्होल्टेज | ४.०% (±१०%) |
| नो-लोड करंट | 1.7% (कमाल) |
| वळण साहित्य | ऑक्सिजन-मुक्त तांबे (शुद्धता ≥99.9%) |
| कोर साहित्य | हाय-बी ग्रेन ओरिएंटेड सिलिकॉन स्टील (23ZH90) |
परिस्थिती: 80kVA ट्रान्सफॉर्मर आफ्रिकेतील रिमोट खाण साइटवर पाठवला गेला (सामान्य 6-आठवड्याचे संक्रमण, 3 हाताळणी बिंदू).
| मजबूत संरचना 80kVA (हे युनिट) | मानक 80kVA + नुकसान झाल्यानंतर दुरुस्ती | ||||
|---|---|---|---|---|---|
| युनिट किंमत (EXW शांघाय) | $३,०५० | $२,४०० | |||
| अपेक्षित हानीची शक्यता | <2% | 25% (आफ्रिका मार्गासाठी उद्योग सरासरी) | |||
| खराब झाल्यास दुरुस्तीचा खर्च | N/A | $800 (कोर रीअलाइनमेंट + तेल बदल) | अपेक्षित वाहतूक नुकसान खर्च (10 युनिट) | $६१० (०.०२ × १० × $३,०५०) | $2,000 (0.25 × 10 × $800) |
| एकूण अपेक्षित खर्च (10 युनिट) | $30,500 + $610 = $31,110 | $24,000 + $2,000 = $26,000 |
मानक युनिट स्वस्त दिसते. तथापि, प्रति 10 युनिट्समध्ये 2-3 युनिट खराब झाल्यास, दुरुस्ती खर्च आणि प्रकल्पातील विलंब बचत मिटवतात. यालांब अंतराच्या वाहतुकीसाठी मजबूत संरचना 80 kVA ट्रान्सफॉर्मरअंदाजे वितरण प्रदान करते - कोणतेही आश्चर्य नाही.
| गंतव्यस्थान | प्रमाण | मार्ग | संक्रमण दिवस | नुकसानीचे अहवाल |
|---|---|---|---|---|
| पोर्ट मोरेस्बी, पीएनजी | 4 | शांघाय → सिंगापूर → पोर्ट मोरेस्बी | 28 | 0 |
| लागोस, नायजेरिया | 6 | शांघाय → डर्बन → लागोस (ट्रान्सशिप) | 45 | 0 |
| जकार्ता, इंडोनेशिया | 8 | शांघाय → तनजुंग प्रियोक | 14 | 0 |
| मनिला, फिलीपिन्स | 12 | शांघाय → मनिला (थेट) | 10 | 0 |
| उलानबाटर, मंगोलिया | 3 | शांघाय → टियांजिन → रेल्वे ते UB | 35 | 0 |
| नैरोबी, केनिया | 5 | शांघाय → मोम्बासा → नैरोबी ट्रक | 50 | 0 |
जेव्हा तुमच्या प्रकल्पात हे समाविष्ट असेल तेव्हा 80kva ऑइल इमर्स्ड ट्रान्सफॉर्मर निर्दिष्ट करा:
200 किमी अंतरावरील स्थानिक वितरणासाठी किंवा ऑन-साइट दुरुस्ती क्षमतेसह स्थापनेसाठी, मानक ग्रेड ट्रान्सफॉर्मर पुरेसा आणि कमी किमतीचा आहे. इतर प्रत्येक निर्यात परिस्थितीसाठी, दलांब अंतराच्या वाहतुकीसाठी मजबूत संरचना 80 kVA ट्रान्सफॉर्मरदस्तऐवजित वाहतूक विश्वासार्हता आणि अंदाजे प्रकल्प परिणाम प्रदान करते.
