ट्रान्सफॉर्मरची प्रगत शीतकरण प्रणाली हे सुनिश्चित करते की ते कार्यक्षमतेने आणि शांतपणे चालते, आवाज प्रदूषण आणि उष्णता निर्मिती कमी करते. हे केवळ ट्रान्सफॉर्मरचे आयुर्मान वाढवत नाही तर एकूण वापरकर्ता अनुभव देखील वाढवते. ऊर्जेच्या कार्यक्षमतेवर लक्ष केंद्रित करून, SGOB 1600kva ड्राय ट्रान्सफॉर्मर उच्च-गुणवत्तेची सामग्री आणि अत्याधुनिक उत्पादन तंत्रे वापरतो ज्यामुळे ऊर्जेची हानी कमी होते आणि लोडपर्यंत जास्तीत जास्त वीज पोहोचते.

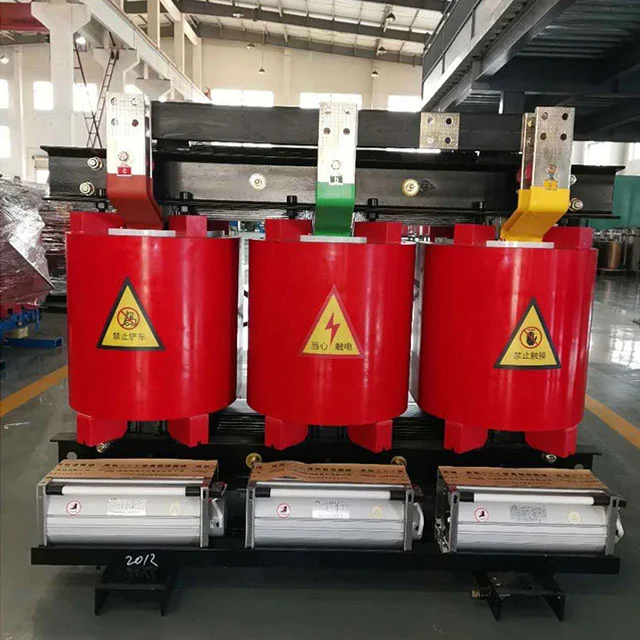

The SGOB 1600kva Dry Transformer is a premium electrical device designed to meet the high-power demands of modern industrial and commercial applications. With a robust power rating of 1600 kilovolt-amperes (kva), this transformer combines precision engineering, reliability, and efficiency to deliver unmatched performance in a variety of settings.
SGOB 1600kva ड्राय ट्रान्सफॉर्मर त्याच्या कोरड्या-प्रकारच्या डिझाइनसाठी वेगळे आहे, जे तेल गळती आणि पर्यावरणीय दूषित होण्याचा धोका दूर करते. हे पर्यावरणास अनुकूल समाधान बनवते जे जागतिक स्थिरता प्रयत्नांशी संरेखित करते. त्याचे कॉम्पॅक्ट फूटप्रिंट आणि मजबूत बांधकाम हे सुनिश्चित करते की ते जागा-मर्यादित वातावरणात स्थापित केले जाऊ शकते, तर त्याची मजबूत बांधणी दीर्घकाळापर्यंत विश्वासार्हता आणि अखंड ऑपरेशनची हमी देते.
The transformer's advanced cooling system ensures that it operates efficiently and quietly, minimizing noise pollution and heat generation. This not only extends the transformer's lifespan but also enhances the overall user experience. With a focus on energy efficiency, the SGOB 1600kva Dry Transformer employs high-quality materials and state-of-the-art manufacturing techniques to minimize energy losses and maximize power delivery to the load.
SGOB 1600kva ड्राय ट्रान्सफॉर्मर हे भरीव भारांचे समर्थन करण्यासाठी डिझाइन केलेले आहे, जे उच्च उर्जेची मागणी सातत्यपूर्ण आणि गंभीर आहे अशा अनुप्रयोगांसाठी एक आदर्श पर्याय बनवते. उत्पादन सुविधा आणि डेटा केंद्रांपासून ते आरोग्य सेवा संस्था आणि शैक्षणिक कॅम्पसपर्यंत, हा ट्रान्सफॉर्मर विश्वासार्ह वीज पुरवण्यासाठी तयार आहे जिथे आणि केव्हा त्याची गरज आहे.
त्याच्या तांत्रिक वैशिष्ट्यांव्यतिरिक्त, SGOB 1600kva ड्राय ट्रान्सफॉर्मर विशिष्ट ग्राहकांच्या गरजा पूर्ण करण्यासाठी विविध कस्टमायझेशन पर्याय ऑफर करतो. त्याचे मॉड्यूलर डिझाइन सुलभ प्रवेश आणि सेवाक्षमता, डाउनटाइम आणि देखभाल खर्च कमी करण्यास अनुमती देते. हे सुनिश्चित करते की व्यवसाय त्यांच्या उर्जेचा वापर ऑप्टिमाइझ करू शकतात, त्यांचे कार्बन फूटप्रिंट कमी करू शकतात आणि ऊर्जा बिलांवर पैसे वाचवू शकतात.
SGOB ब्रँड गुणवत्ता आणि विश्वासार्हतेचा समानार्थी आहे आणि 1600kva ड्राय ट्रान्सफॉर्मर अपवाद नाही. हे सर्व संबंधित उद्योग मानके आणि नियमांची पूर्तता करते, हे सुनिश्चित करते की ते विविध अनुप्रयोगांमध्ये वापरण्यासाठी सुरक्षित आणि सुसंगत आहे. त्याच्या प्रभावी कामगिरी आणि लवचिकतेसह, SGOB 1600kva ड्राय ट्रान्सफॉर्मर सर्वोत्तम मागणी असलेल्या व्यवसायांसाठी योग्य पर्याय आहे.
उत्पादन वैशिष्ट्ये
शांघाय इंडस्ट्रियल ट्रान्सफॉर्मर कंपनी लिमिटेड द्वारा निर्मित इपॉक्सी रेझिन कास्ट 1600kva ड्राय ट्रान्सफॉर्मर हे शेनयांग ट्रान्सफॉर्मर रिसर्च इन्स्टिट्यूटच्या सहकार्याने प्रगत परदेशी तंत्रज्ञानाची ओळख करून विकसित आणि डिझाइन केलेले आहे. उत्पादन विश्वासार्हता निर्देशांक आंतरराष्ट्रीय प्रगत स्तरावर पोहोचला आहे.
SGOB 1600kva ड्राय ट्रान्सफॉर्मर सुरक्षित, ज्वाला-प्रतिरोधक आणि अग्निरोधक, प्रदूषणमुक्त आहे आणि लोड सेंटरमध्ये थेट स्थापित केला जाऊ शकतो. हे देखभाल-मुक्त आहे, स्थापित करणे सोपे आहे, कमी सर्वसमावेशक ऑपरेटिंग खर्च आहे, कमी नुकसान आहे, चांगली ओलावा-प्रूफ कार्यक्षमता आहे, 100% आर्द्रतेवर सामान्यपणे ऑपरेट करू शकते आणि शटडाउन नंतर पूर्व-कोरडे न करता कार्यान्वित केले जाऊ शकते. यात कमी आंशिक डिस्चार्ज, कमी आवाज, मजबूत उष्णता नष्ट करण्याचे कार्य आहे आणि सक्तीच्या एअर कूलिंग परिस्थितीत 150% रेट लोडवर ऑपरेट करू शकते.
SGOB 1600kva ड्राय ट्रान्सफॉर्मर आता उंच इमारती, व्यावसायिक केंद्रे, विमानतळ, स्टेशन, डॉक्स, भुयारी मार्ग, कारखाने, भूमिगत वितरण केंद्रे, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट्स आणि कठोर वातावरण आणि वापराच्या परिस्थितीत इतर ठिकाणी मोठ्या प्रमाणावर वापरले जातात.
मुख्य साहित्य आणि वैशिष्ट्ये
The coil uses F-class insulated copper wire as conductor and glass fiber and epoxy resin composite material as insulation. Its expansion coefficient is close to that of copper conductor and has good impact resistance, temperature change resistance and crack resistance. All components of glass fiber and epoxy resin are self-extinguishing and will not continue to burn. At the same time, the high-voltage coil is cast with epoxy resin under 1mbar vacuum state, and there are no bubbles inside the coil, ensuring that the partial discharge of the coil is small. At the same time, the loss of the transformer is effectively reduced.
ट्रान्सफॉर्मरचा लोखंडी कोर 45° फुल-बेव्हल जॉइंट्स आणि चार-स्तरीय स्टेप-बाय-स्टेप स्टॅकिंगसह, निप्पॉन स्टील, जपानमधून आयात केलेल्या ऑर्डरली ग्रेन ओरिएंटेशनसह उच्च-पारगम्यता कोल्ड-रोल्ड सिलिकॉन स्टील शीट्सच्या 30EH120 मालिकेपासून बनलेला आहे. ओलावा आणि गंज टाळण्यासाठी लोखंडी कोरच्या पृष्ठभागावर इन्सुलेट रेझिन पेंटने सीलबंद केले जाते आणि दोन क्लॅम्प आणि फास्टनर्समध्ये गंजरोधक संरक्षणात्मक स्तर असतात. संपूर्ण लोह कोर नॉन-स्टॅक केलेले लोखंडी योक आणि स्टील पुल प्लेट स्ट्रक्चर स्वीकारतो, जे प्रभावीपणे नो-लोड लॉस, नो-लोड करंट आणि लोह कोर आवाज कमी करते.
कमी व्होल्टेज आणि उच्च करंट कॉइल्ससाठी, शॉर्ट सर्किट झाल्यास शॉर्ट सर्किटचा ताण मोठा असतो आणि कमी व्होल्टेज वळणांची संख्या कमी असते. कमी व्होल्टेज करंट जितका मोठा असेल तितका वायर वळणाचा प्रकार वापरला जाईल तेव्हा अस्थिर अँपिअर-वळणांची समस्या अधिक ठळक होईल. उष्णता नष्ट होण्याच्या समस्येचा देखील विचार करणे आवश्यक आहे. यावेळी, कमी व्होल्टेजसाठी फॉइल वाइंडिंगचा वापर वरील समस्या अधिक चांगल्या प्रकारे सोडवू शकतो. सर्व प्रथम, फॉइल उत्पादनांमध्ये अक्षीय वळण आणि अक्षीय वळण सर्पिल कोन नसतात. उच्च आणि कमी व्होल्टेज विंडिंगचे अँपिअर-वळण संतुलित असतात आणि शॉर्ट सर्किट झाल्यास ट्रान्सफॉर्मरचा अक्षीय ताण कमी असतो. दुसरे म्हणजे, त्याच्या पातळ इन्सुलेशनमुळे, प्रक्रियेत मल्टी-लेयर एअर डक्ट्स इच्छेनुसार सेट केले जाऊ शकतात आणि उष्णता नष्ट होण्याची समस्या देखील अधिक चांगल्या प्रकारे सोडविली जाते. कॉइलचे अंतर्गत वेल्डिंग पूर्णपणे स्वयंचलित फॉइल विंडिंग मशीनवर झेनॉन संरक्षण वेल्डिंगचा अवलंब करते, ज्यामध्ये उच्च परिशुद्धता, कमी वेल्डिंग प्रतिरोधकता आणि बाह्य वेल्डिंग प्रक्रिया नसते. डीएमडी इन्सुलेशन वाइंडिंग लेयर्समध्ये वापरले जाते, आणि टोके बंद केली जातात आणि वळण घेतल्यानंतर राळने बरे केले जातात.
क्रॉस-फ्लो टॉप-ब्लोइंग कूलिंग फॅनचा अवलंब केला जातो, ज्यामध्ये कमी आवाज, उच्च वाऱ्याचा दाब, सुंदर दिसणे इत्यादी वैशिष्ट्ये आहेत आणि ट्रान्सफॉर्मरची ओव्हरलोड क्षमता वाढवते. ट्रान्सफॉर्मर ऑपरेशनची सुरक्षा आणि विश्वासार्हता सुधारण्यासाठी तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक स्वीकारते.
उत्पादन वर्णन
इपॉक्सी राळ इन्सुलेटेड ड्राय टाइप ट्रान्सफॉर्मर हे अतिशय सुरक्षित उत्पादन आहे. ते थेट लोड सेंटरमध्ये स्थापित केले जाऊ शकते. हे 100% आर्द्रतेच्या वातावरणात पूर्व-कोरडे न करता चांगले कार्य करते. हे बांधकाम क्षेत्र, व्यावसायिक केंद्र, विमानतळ, स्टेशन, बंदर, भुयारी मार्ग, कारखाना, भूमिगत वीज वितरण केंद्र, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट इत्यादींमध्ये मोठ्या प्रमाणावर वापरले गेले आहे.
उत्पादन वैशिष्ट्ये
● आग-प्रतिरोधक
● ओलावा प्रतिकार
● सोपी देखभाल आणि स्थापना
● खडबडीत वातावरणात चांगले धावणे
● Non-polluting product
● सर्वसमावेशक ऑपरेशन दरम्यान कमी नुकसान
PARAMETERS
| मॉडेल | लोड लॉस नाही (प) |
लोड लॉस (१२०%) |
आवक (%) |
नोलोड करंट (%) |
आवाज पातळी (एलपीए) dB |
वजन (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मॉडेल | DIMENSION(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मॉडेल | क्षमता (KVA) | लांबी (MM) |
WIDTH (MM) | उंची (MM) |
LONGITUDINAL (MM) | क्षैतिज (MM) | वजन (किलो) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कंपनी प्रोफाइल
शांघाय इंडस्ट्री ट्रान्सफॉर्मर्स कं, लिमिटेड (SGOB) ही विद्युत वितरण उपकरणांची पूर्ण श्रेणी पुरवठादार आहे. आमच्या उत्पादनांमध्ये हे समाविष्ट आहे:
● तेल बुडवलेले ट्रान्सफॉर्मर
● 35KV तेल बुडवलेले ट्रान्सफॉर्मर
● एक्सपोक्सी राळ इन्सुलेशन ड्राय-प्रकार पॉवर ट्रान्सफॉर्मर
● अनाकार मिश्र धातु वितरण ट्रान्सफॉर्मर
● फोटोव्होल्टेइक ट्रान्सफॉर्मर
● पवन ऊर्जा ट्रान्सफॉर्मर
● बॉक्स-शैलीतील सबस्टेशन ट्रान्सफॉर्मर
आमची कंपनी 2007 मध्ये स्थापन झाली आणि आज 40,000sqm कार्यशाळा आणि 200 हून अधिक कर्मचारी आहेत. आमची उत्पादने वीज निर्मिती आणि वितरण, कोळसा उत्पादन, धातूशास्त्र, तेल आणि वायू, रसायने, बांधकाम, बंदरे, विमानतळ, रेल्वे आणि नगरपालिका पायाभूत सुविधा यासारख्या उद्योगांच्या विस्तृत श्रेणीमध्ये मोठ्या प्रमाणावर वापरली जातात.
आम्ही संबंधित उपकरणे जसे की इलेक्ट्रिकल कॅबिनेट आणि एनक्लोजर, स्विचगियर बॉक्सेस देखील तयार करतो सध्या, आम्ही आमच्या उत्पादन लाइनचा विस्तार इतर पॉवर-संबंधित क्षेत्रांमध्ये करत आहोत जसे की हॉट श्रिंक कनेक्टर्स, इलेक्ट्रिकल केबल्स आणि संबंधित यांत्रिक उपकरणे इ. आमचे ध्येय एक-स्टॉप तयार करणे आहे. आमच्या जागतिक ग्राहक बेससाठी इलेक्ट्रिकल उपकरणे आणि भाग पुरवठा प्लॅटफॉर्म.
उच्च दर्जाची उत्पादने देण्यासाठी आम्ही आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीवर अवलंबून आहोत. आमच्या 200 कर्मचाऱ्यांपैकी 46 अभियंते आहेत. आमच्या गुणवत्ता प्रणालीमध्ये यासाठी पात्रता समाविष्ट आहे:
● चीनचे राष्ट्रीय ट्रान्सफॉर्मर्स गुणवत्ता पर्यवेक्षण केंद्र
● ISO-9001:2008 गुणवत्ता व्यवस्थापन प्रणाली
● ISO-14001:2004 पर्यावरण व्यवस्थापन प्रणाली
● OHSMS18000 आरोग्य आणि सुरक्षा प्रणाली
आमचे पेटंट:
आमच्या उत्पादन आणि गुणवत्ता चाचणी क्षमतांमध्ये हे समाविष्ट आहे:
● स्वयंचलित फॉइल वळण
● डिजिटल सिलिकॉन स्टील शीटिंग आणि स्लिटिंग
● पूर्णपणे स्वयंचलित व्हॅक्यूम ड्रायिंग ओव्हन आणि वार्निश लाइन
● HAEFLY आंशिक डिस्चार्ज टेस्टर
● HAEFLY पॉवर विश्लेषक
● HAEFLY हार्मोनिक विश्लेषक
तुमची पायाभूत गुंतवणूक जास्तीत जास्त करण्यासाठी उच्च कार्यक्षमता, कमी उर्जा अपव्यय आणि कमी आवाजाचे उत्कृष्ट उत्पादन आहे.
