एसजीओबी एक अग्रगण्य चीन आहे 2000 केव्हीए ड्राय ट्रान्सफॉर्मर, पुरवठादार आणि निर्यातक. एसजीओबी 2000 केव्हीए ड्राय ट्रान्सफॉर्मर हे एक मजबूत इलेक्ट्रिकल डिव्हाइस आहे जे आधुनिक औद्योगिक आणि व्यावसायिक सेटिंग्जच्या उच्च-शक्तीच्या मागणी पूर्ण करण्यासाठी डिझाइन केलेले आहे. 2000 किलोव्होल्ट-अ‍ॅम्पीर्स (केव्हीए) च्या पॉवर रेटिंगसह, हे ट्रान्सफॉर्मर अतुलनीय कार्यक्षमता आणि विश्वासार्हता प्रदान करते.
एसजीओबी 2000 केव्हीए ड्राय ट्रान्सफॉर्मर हे एक मजबूत इलेक्ट्रिकल डिव्हाइस आहे जे आधुनिक औद्योगिक आणि व्यावसायिक सेटिंग्जच्या उच्च-शक्तीच्या मागणी पूर्ण करण्यासाठी डिझाइन केलेले आहे. 2000 किलोव्होल्ट-अ‍ॅम्पीर्स (केव्हीए) च्या पॉवर रेटिंगसह, हे ट्रान्सफॉर्मर अतुलनीय कार्यक्षमता आणि विश्वासार्हता प्रदान करते.
त्याचे कोरडे-प्रकारचे डिझाइन तेल गळती आणि पर्यावरणीय दूषित होण्याचा धोका दूर करते, ज्यामुळे ते पर्यावरणास अनुकूल आणि टिकाऊ निवड बनते. ट्रान्सफॉर्मरचा कॉम्पॅक्ट फूटप्रिंट आणि बळकट बिल्ड हे सुनिश्चित करते की ते जागेच्या अडचणी असलेल्या विविध वातावरणात सहजपणे स्थापित आणि ऑपरेट केले जाऊ शकते.
एसजीओबी 2000 केव्हीए ड्राई ट्रान्सफॉर्मरमध्ये कार्यक्षम आणि शांत ऑपरेशन सुनिश्चित करण्यासाठी प्रगत कूलिंग सिस्टमची वैशिष्ट्ये आहेत. हे ध्वनी प्रदूषण आणि उष्णता निर्मिती कमी करते, ट्रान्सफॉर्मरचे आयुष्य वाढवते आणि एकूण कामगिरी वाढवते. त्याचे ऊर्जा-कार्यक्षम डिझाइन उर्जा तोटे कमी करते आणि उर्जा बिले आणि कार्बन फूटप्रिंट्स कमी करते, लोडमध्ये उर्जा वितरण वाढवते.
ट्रान्सफॉर्मर विशिष्ट ग्राहकांच्या गरजा भागविण्यासाठी सानुकूलित आहे, विविध अनुप्रयोगांना अनुकूल करण्यासाठी अनेक पर्याय ऑफर करते. त्याचे मॉड्यूलर डिझाइन सहज प्रवेश आणि देखभाल, डाउनटाइम आणि ऑपरेशनल खर्च कमी करण्यास अनुमती देते. एसजीओबी 2000 केव्हीए ड्राय ट्रान्सफॉर्मर उद्योग मानक आणि नियमांचे पालन करीत आहे, जे सर्व अनुप्रयोगांमध्ये सुरक्षा आणि विश्वासार्हता सुनिश्चित करते.
उत्पादन वैशिष्ट्ये

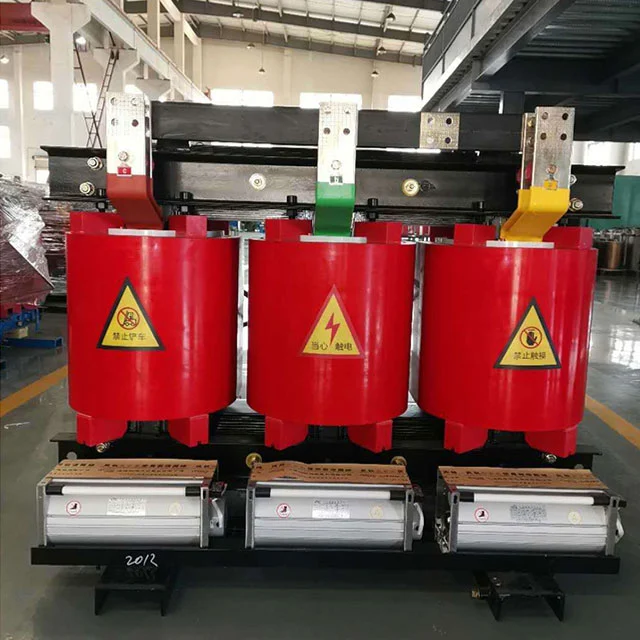

शांघाय इंडस्ट्रियल ट्रान्सफॉर्मर कंपनी, लि. द्वारा निर्मित इपॉक्सी राळ कास्ट 2000 केव्हीए ड्राय ट्रान्सफॉर्मर, प्रगत परदेशी तंत्रज्ञानाची ओळख करुन शेनयांग ट्रान्सफॉर्मर रिसर्च इन्स्टिट्यूटच्या सहकार्याने डिझाइन केलेले आहे. उत्पादन विश्वसनीयता निर्देशांक आंतरराष्ट्रीय प्रगत पातळीवर पोहोचला आहे.
एसजीओबी 2000 केव्हीए ड्राय ट्रान्सफॉर्मर सुरक्षित, फ्लेम-रिटर्डंट आणि फायर-प्रूफ, प्रदूषणमुक्त आहे आणि लोड सेंटरमध्ये थेट स्थापित केले जाऊ शकते. हे देखभाल-मुक्त आहे, स्थापित करणे सोपे आहे, कमी व्यापक ऑपरेटिंग खर्च, कमी तोटा, चांगली ओलावा-पुरावा कार्यक्षमता आहे, सामान्यपणे 100% आर्द्रतेवर कार्य करू शकते आणि शटडाउननंतर प्री-ड्रायिंगशिवाय कार्यान्वित केले जाऊ शकते. यात कमी आंशिक स्त्राव, कमी आवाज, तीव्र उष्णता अपव्यय कार्य आहे आणि सक्तीने एअर शीतकरण परिस्थितीत 150% रेट केलेल्या लोडवर कार्य करू शकते.
एसजीओबी 2000 केव्हीए ड्राय ट्रान्सफॉर्मर आता उच्च-उंची इमारती, व्यावसायिक केंद्रे, विमानतळ, स्थानके, डॉक्स, सबवे, कारखाने, भूमिगत वितरण स्टेशन, ऑफशोर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट्स आणि कठोर वातावरण आणि वापराच्या परिस्थितीसह इतर ठिकाणे मोठ्या प्रमाणात वापरली जातात.
मुख्य सामग्री आणि वैशिष्ट्ये
कॉइलमध्ये एफ-क्लास इन्सुलेटेड कॉपर वायर कंडक्टर आणि ग्लास फायबर आणि इपॉक्सी राळ संमिश्र सामग्री म्हणून इन्सुलेशन म्हणून वापरते. त्याचा विस्तार गुणांक तांबे कंडक्टरच्या जवळ आहे आणि त्याचा चांगला प्रभाव प्रतिकार, तापमान बदल प्रतिकार आणि क्रॅक प्रतिकार आहे. ग्लास फायबर आणि इपॉक्सी राळचे सर्व घटक स्वत: ची लक्ष वेधून घेणारे आहेत आणि ते बर्न करत राहणार नाहीत. त्याच वेळी, उच्च-व्होल्टेज कॉइल 1 एमबीआर व्हॅक्यूम स्टेट अंतर्गत इपॉक्सी राळसह टाकली जाते आणि कॉइलच्या आत कोणतेही फुगे नाहीत, हे सुनिश्चित करते की कॉइलचा अर्धवट डिस्चार्ज लहान आहे. त्याच वेळी, ट्रान्सफॉर्मरचे नुकसान प्रभावीपणे कमी होते.
ट्रान्सफॉर्मरचा लोखंडी कोर 30 ईएच 1220 मालिका बनविला जातो कोल्ड-रोल्ड सिलिकॉन स्टील शीट्ससह सुव्यवस्थित धान्य अभिमुखता, जपान, जपानमधून 45 ° पूर्ण-मंदिर जोड आणि चार-स्तरीय चरण-दर-चरण स्टॅकिंगसह. आर्द्रता आणि गंज टाळण्यासाठी लोखंडी कोरच्या पृष्ठभागावर इन्सुलेटिंग राळ पेंटसह सीलबंद केले जाते आणि दोन क्लॅम्प्स आणि फास्टनर्समध्ये-विरोधी-संरक्षणात्मक थर आहेत. संपूर्ण लोखंडी कोर नॉन-स्टॅक केलेला लोह योक आणि स्टील पुल प्लेट स्ट्रक्चरचा अवलंब करते, जे प्रभावीपणे नो-लोड तोटा, नो-लोड चालू आणि लोह कोर आवाज कमी करते.
कमी व्होल्टेज आणि उच्च वर्तमान कॉइलसाठी, शॉर्ट सर्किट झाल्यावर शॉर्ट सर्किट ताण मोठा असतो आणि कमी व्होल्टेज वळणांची संख्या कमी असते. कमी व्होल्टेज करंट जितका मोठा असेल तितकाच वायर विंडिंगचा प्रकार वापरला जातो तेव्हा अस्थिर एम्पेअर-टर्नची समस्या जितकी जास्त असेल तितकीच होईल. उष्णता अपव्यय समस्येचा देखील विचार करणे आवश्यक आहे. यावेळी, कमी व्होल्टेजसाठी फॉइल विंडिंगचा वापर केल्यास वरील समस्या अधिक चांगल्या प्रकारे सोडवू शकतात. सर्व प्रथम, फॉइल उत्पादनांमध्ये अक्षीय वळण आणि अक्षीय वळण आवर्त कोन नसतात. उच्च आणि निम्न व्होल्टेज विंडिंग्जचे एम्पेअर-टर्न्स संतुलित आहेत आणि शॉर्ट सर्किट झाल्यावर ट्रान्सफॉर्मरचा अक्षीय ताण लहान असतो. दुसरे म्हणजे, त्याच्या पातळ इन्सुलेशनमुळे, मल्टी-लेयर एअर नलिका प्रक्रियेत इच्छेनुसार सेट केल्या जाऊ शकतात आणि उष्णता अपव्यय समस्या देखील अधिक चांगले सोडविली जाते. कॉइलचे अंतर्गत वेल्डिंग पूर्णपणे स्वयंचलित फॉइल विंडिंग मशीनवर झेनॉन संरक्षण वेल्डिंगचा अवलंब करते, ज्यात उच्च अचूकता, कमी वेल्डिंग प्रतिरोध आणि बाह्य वेल्डिंग प्रक्रिया नाही. डीएमडी इन्सुलेशन विंडिंग थर दरम्यान वापरले जाते आणि टोके वळणानंतर राळ सह सीलबंद आणि बरे केले जातात.
क्रॉस-फ्लो टॉप-ब्लॉव्हिंग कूलिंग फॅन स्वीकारला जातो, ज्यामध्ये कमी आवाज, उच्च वारा दाब, सुंदर देखावा इत्यादी वैशिष्ट्ये आहेत आणि ट्रान्सफॉर्मरची ओव्हरलोड क्षमता वाढवते. ट्रान्सफॉर्मर ऑपरेशनची सुरक्षा आणि विश्वासार्हता सुधारण्यासाठी तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक स्वीकारते.
उत्पादनाचे वर्णन
इपॉक्सी राळ इन्सुलेटेड ड्राय प्रकार ट्रान्सफॉर्मर हे खूप सुरक्षित उत्पादन आहे. हे लोड सेंटरमध्ये थेट स्थापित केले जाऊ शकते. हे पूर्व-कोरडे न करता 100% आर्द्रता वातावरणात चांगले कार्य करते. हे कन्स्ट्रक्शन फील्ड, कमर्शियल सेंटर, विमानतळ, स्टेशन, बंदर, सबवे, फॅक्टरी, भूमिगत उर्जा वितरण स्टेशन, ऑफशोर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट इ. मध्ये मोठ्या प्रमाणात वापरले गेले आहे.
उत्पादन वैशिष्ट्ये
● अग्नि-प्रतिरोधक
● ओलावा प्रतिकार
Manae सोपी देखभाल आणि स्थापना
Rub खडबडीत वातावरणाच्या परिस्थितीत चांगले धावणे
● प्रदूषण न करणारे उत्पादन
Contencion सर्वसमावेशक ऑपरेशन दरम्यान कमी नुकसान
मापदंड
| मॉडेल | लोड तोटा नाही (डब्ल्यू) |
लोड तोटा (120%) |
अपायकारक (%) |
NOLOAD चालू (%) |
आवाज पातळी (एलपीए) डीबी |
वजन (किलो) |
| एससी (बी) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| एससी (बी) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| एससी (बी) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| एससी (बी) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| एससी (बी) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| एससी (बी) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| एससी (बी) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| एससी (बी) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| एससी (बी) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| एससी (बी) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| एससी (बी) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| एससी (बी) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| एससी (बी) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| एससी (बी) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| एससी (बी) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| एससी (बी) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| एससी (बी) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| एससी (बी) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| एससी (बी) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| एससी (बी) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मॉडेल | परिमाण (मिमी) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| एससी (झेड) (बी) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| एससी (झेड) (बी) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| एससी (झेड) (बी) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| एससी (झेड) (बी) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| एससी (झेड) (बी) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| एससी (झेड) (बी) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| एससी (झेड) (बी) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| एससी (झेड) (बी) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| एससी (झेड) (बी) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| एससी (झेड) (बी) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| एससी (झेड) (बी) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| एससी (झेड) (बी) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| एससी (झेड) (बी) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| एससी (झेड) (बी) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| एससी (झेड) (बी) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| एससी (झेड) (बी) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| एससी (झेड) (बी) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| एससी (झेड) (बी) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मॉडेल | क्षमता (केव्हीए) | लांबी (मिमी) |
रुंदी (मिमी) | उंची (मिमी) |
रेखांशाचा (एमएम) | क्षैतिज (मिमी) | वजन (किलो) |
| एससी (झेड) (बी) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| एससी (झेड) (बी) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| एससी (झेड) (बी) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| एससी (झेड) (बी) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| एससी (झेड) (बी) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| एससी (झेड) (बी) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| एससी (झेड) (बी) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| एससी (झेड) (बी) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| एससी (झेड) (बी) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| एससी (झेड) (बी) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| एससी (झेड) (बी) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| एससी (झेड) (बी) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| एससी (झेड) (बी) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| एससी (झेड) (बी) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| एससी (झेड) (बी) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| एससी (झेड) (बी) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| एससी (झेड) (बी) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| एससी (झेड) (बी) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कंपनी प्रोफाइल
शांघाय इंडस्ट्री ट्रान्सफॉर्मर्स कंपनी, लिमिटेड (एसजीओबी) विद्युत वितरण उपकरणांचा पूर्ण-श्रेणी पुरवठादार आहे. आमच्या उत्पादनांमध्ये हे समाविष्ट आहे:
● तेल-विसर्जित ट्रान्सफॉर्मर्स
● 35 केव्ही तेल-विसर्जित ट्रान्सफॉर्मर्स
● एक्सपोक्सी राळ इन्सुलेशन ड्राई-टाइप पॉवर ट्रान्सफॉर्मर्स
● अनाकार अ‍ॅलोय वितरण ट्रान्सफॉर्मर्स
● फोटोव्होल्टिक ट्रान्सफॉर्मर्स
● पवन उर्जा ट्रान्सफॉर्मर्स
● बॉक्स-स्टाईल सबस्टेशन ट्रान्सफॉर्मर्स
आमच्या कंपनीची स्थापना 2007 मध्ये झाली होती आणि आज 40,000 चौरस मीटर कार्यशाळा आणि 200 हून अधिक कर्मचारी आहेत. आमची उत्पादने वीज निर्मिती आणि वितरण, कोळसा उत्पादन, धातुशास्त्र, तेल आणि वायू, रसायने, बांधकाम, बंदरे, विमानतळ, रेल्वे आणि नगरपालिका पायाभूत सुविधा यासारख्या व्यापक उद्योगांमध्ये मोठ्या प्रमाणात वापरली जातात.
आम्ही इलेक्ट्रिकल कॅबिनेट आणि संलग्नक, स्विचगियर बॉक्स यासारख्या संबंधित उपकरणे देखील तयार करतो, आम्ही आमच्या उत्पादनाची ओळ गरम संकुचित कनेक्टर्स, इलेक्ट्रिकल केबल्स आणि संबंधित यांत्रिक उपकरणे इत्यादी इतर पॉवर-संबंधित भागात विस्तारित करीत आहोत. आमच्या जागतिक ग्राहक बेससाठी एक स्टॉप इलेक्ट्रिकल उपकरणे आणि भाग पुरवठा प्लॅटफॉर्म तयार करण्याचे आमचे लक्ष्य आहे.
आम्ही उच्च गुणवत्तेची उत्पादने वितरीत करण्यासाठी आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीवर अवलंबून आहोत. आमच्या 200 कर्मचार्‍यांपैकी 46 अभियंत्यांचा अनुभव आहे. आमच्या गुणवत्ता प्रणालीसाठी पात्रता समाविष्ट आहे:
● चीनचे राष्ट्रीय ट्रान्सफॉर्मर्स गुणवत्ता पर्यवेक्षण केंद्र
● आयएसओ -9001: 2008 गुणवत्ता व्यवस्थापन प्रणाली
● आयएसओ -14001: 2004 पर्यावरण व्यवस्थापन प्रणाली
● ओएचएसएमएस 18000 आरोग्य आणि सुरक्षा प्रणाली
आमचे पेटंट:
आमच्या उत्पादन आणि गुणवत्ता चाचणी क्षमतांमध्ये हे समाविष्ट आहे:
● स्वयंचलित फॉइल वळण
● डिजिटल सिलिकॉन स्टील शीटिंग आणि स्लिटिंग
● ओव्हन आणि वार्निश लाइन पूर्णपणे स्वयंचलित व्हॅक्यूम कोरडे
● हेफली आंशिक डिस्चार्ज टेस्टर
● हेफली पॉवर विश्लेषक
● हेफली हार्मोनिक विश्लेषक
परिणाम म्हणजे उच्च कार्यक्षमता, कमी उर्जा अपव्यय आणि आपल्या पायाभूत सुविधांच्या गुंतवणूकीची जास्तीत जास्त वाढविण्यासाठी कमी आवाजाचे एक उत्कृष्ट उत्पादन.
