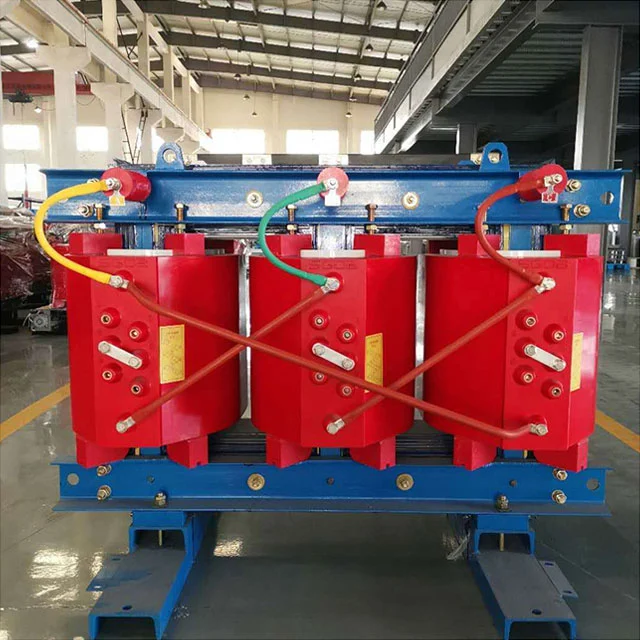

व्यावसायिक निर्माता म्हणून, एसजीओबी आपल्याला उच्च दर्जाचे 200 केव्हीए थ्री फेज 50 हर्ट्झ ड्राई टाइप ट्रान्सफॉर्मर प्रदान करू इच्छित आहे, जे द्रव इन्सुलेशन मध्यमशिवाय तीन-चरण पॉवर रूपांतरण डिव्हाइस आहे. घरातील आणि पर्यावरणास संवेदनशील क्षेत्रासाठी डिझाइन केलेले, हे देखभाल-मुक्त उर्जा प्रसारण आणि वितरण कोर उपकरणे श्रेणीशी संबंधित आहे.
उच्च दर्जाचे 200 केव्हीए थ्री फेज 50 हर्ट्झ ड्राई प्रकार ट्रान्सफॉर्मर चीन व्यावसायिक निर्माता एसजीओबीद्वारे तयार केले जाते, ज्याला इलेक्ट्रोमॅग्नेटिक इंडक्शन तत्त्वाद्वारे एसी व्होल्टेज रूपांतरण लक्षात येते, मध्यम उर्जा वितरण आवश्यकतानुसार रेट केलेली क्षमता, कोर आणि विंडिंगला घन इन्सुलेशन सामग्रीसह एन्केप्युलेटेड केले जाते.
विंडिंग सिस्टम तांबे कंडक्टर आणि ग्लास फायबर प्रबलित इपॉक्सी राळ कंपोझिट इन्सुलेशनचा अवलंब करते, जे व्हॅक्यूम प्रेशर कास्टिंगद्वारे गॅपलेस सीलिंग बॉडीमध्ये तयार केले जाते.
200 केव्हीए थ्री फेज 50 हर्ट्झ ड्राई टाइप ट्रान्सफॉर्मरचा कोर संपूर्ण तिरकस शिवण लॅमिनेशनसह धान्य देणारं सिलिकॉन स्टील शीट स्वीकारतो आणि पृष्ठभागावर ओलावा-प्रूफ इन्सुलेटिंग पेंट लेयरसह लेपित केले जाते. उष्णता अपव्यय चॅनेल त्रिमितीय हनीकॉम्ब एअर पॅसेजसह डिझाइन केलेले आहे आणि तापमान-नियंत्रित स्टार्ट-स्टॉप फॅनच्या मदतीने उष्णता अपव्यय सक्रियपणे लक्षात येते.
टर्मिनल कनेक्ट करण्यासाठी गंज-प्रतिरोधक तांबे बार, द्विपक्षीय केबल प्रवेशास समर्थन देते. शेल कोल्ड रोल्ड स्टील प्लेट स्प्रे तंत्रज्ञानाचा अवलंब करते आणि शॉक शोषक स्थापना इंटरफेस तळाशी राखीव आहे.
ऑपरेशन दरम्यान, वेंटिलेशन नलिका धूळमुक्त ठेवली जाईल आणि वायुवीजन नलिका मध्ये धूळ जमा करणे नियमितपणे नकारात्मक दाब धूळ संकलन उपकरणांसह स्वच्छ केले जाईल. दर सहा महिन्यांनी एकदा कनेक्टिंग टर्मिनलचे फास्टनिंग तपासा आणि टॉर्क रेंचसह अनुक्रमात पुन्हा लॉक करा. जेव्हा आर्द्रता मर्यादा मूल्यापेक्षा कमी असते तेव्हा इन्सुलेशन रेझिस्टन्स टेस्ट केली पाहिजे. मापन करण्यापूर्वी सर्व बाह्य कनेक्शन डिस्कनेक्ट करा. अचानक वीज अपयशानंतर, रीस्टार्ट करण्यापूर्वी तापमान सभोवतालच्या तपमानाशी सुसंगत होईपर्यंत उपकरणांना उभे राहण्याची परवानगी दिली जाईल. शेलची पृष्ठभाग साफ करण्यासाठी रासायनिक सॉल्व्हेंट्स प्रतिबंधित आहेत. ते पुसण्यासाठी केवळ तटस्थ डिटर्जंट्सचा वापर केला जाऊ शकतो.
200 केव्हीए थ्री फेज 50 हर्ट्झ ड्राई प्रकार ट्रान्सफॉर्मरचा वापर व्यावसायिक कॉम्प्लेक्स डिस्ट्रीब्यूशन रूम, उच्च-उंची इमारत आपत्कालीन वीजपुरवठा प्रणाली, हॉस्पिटल ऑपरेटिंग रूम बॅकअप सर्किट, डेटा सेंटर अखंड वीजपुरवठा दुवा, अचूक उत्पादन कार्यशाळा मुख्य केबल रूपांतरण नोड, पोर्ट क्रेन पॉवर डिस्ट्रीब्यूशन स्टेशन आणि सबवे स्टेशन कंट्रोल सेंटर आणि फायर आणि स्पष्टीकरण संरक्षण आवश्यक आहे.
पारंपारिक ड्राय-प्रकार ट्रान्सफॉर्मर्सच्या तुलनेत, 200 केव्हीए थ्री फेज 50 हर्ट्झ ड्राई प्रकार ट्रान्सफॉर्मरची व्हॅक्यूम कास्टिंग प्रक्रिया विंडिंग्जच्या आत हवेचे अंतर काढून टाकते आणि आंशिक स्त्राव नॉन-सील नसलेल्या संरचनेपेक्षा लक्षणीय कमी आहे. थर्मल सायकलिंगमुळे इन्सुलेशन थर क्रॅक होऊ नये म्हणून इपॉक्सी राळ आणि तांबे कंडक्टरचे थर्मल विस्तार गुणांक जुळले आहे. त्रिमितीय उष्णता अपव्यय संरचनेची उष्णता विनिमय कार्यक्षमता पारंपारिक प्लानर फिनच्या तुलनेत मागे टाकते आणि तापमानात वाढ समान भारानुसार कमी होते. सर्व झुकलेल्या जोडांचे मुख्य तंत्रज्ञान चुंबकीय सर्किटचे नुकसान कमी करते आणि उद्योगातील सामान्य पातळीपेक्षा नो-लोड चालू चांगले आहे. संरक्षणात्मक गृहनिर्माण रस्ट प्रतिबंधात्मक कोटिंग मीठ स्प्रे प्रवेगक चाचणी उत्तीर्ण करते आणि ओल्या वातावरणात धातूच्या भागासाठी गंज जोखीम नाही.
| मॉडेल | लोड तोटा नाही (डब्ल्यू) |
लोड तोटा (120%) |
अपायकारक (%) |
NOLOAD चालू (%) |
आवाज पातळी (एलपीए) डीबी |
वजन (किलो) |
| एससी (बी) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| एससी (बी) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| एससी (बी) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| एससी (बी) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| एससी (बी) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| एससी (बी) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| एससी (बी) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| एससी (बी) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| एससी (बी) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| एससी (बी) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| एससी (बी) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| एससी (बी) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| एससी (बी) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| एससी (बी) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| एससी (बी) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| एससी (बी) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| एससी (बी) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| एससी (बी) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| एससी (बी) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| एससी (बी) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मॉडेल | परिमाण (मिमी) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| एससी (झेड) (बी) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| एससी (झेड) (बी) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| एससी (झेड) (बी) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| एससी (झेड) (बी) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| एससी (झेड) (बी) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| एससी (झेड) (बी) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| एससी (झेड) (बी) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| एससी (झेड) (बी) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| एससी (झेड) (बी) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| एससी (झेड) (बी) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| एससी (झेड) (बी) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| एससी (झेड) (बी) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| एससी (झेड) (बी) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| एससी (झेड) (बी) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| एससी (झेड) (बी) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| एससी (झेड) (बी) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| एससी (झेड) (बी) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| एससी (झेड) (बी) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| एससी (झेड) (बी) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| एससी (झेड) (बी) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मॉडेल | क्षमता (केव्हीए) | लांबी (मिमी) |
रुंदी (मिमी) | उंची (मिमी) |
रेखांशाचा (एमएम) | क्षैतिज (मिमी) | वजन (किलो) |
| एससी (झेड) (बी) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| एससी (झेड) (बी) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| एससी (झेड) (बी) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| एससी (झेड) (बी) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| एससी (झेड) (बी) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| एससी (झेड) (बी) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| एससी (झेड) (बी) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| एससी (झेड) (बी) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| एससी (झेड) (बी) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| एससी (झेड) (बी) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| एससी (झेड) (बी) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| एससी (झेड) (बी) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| एससी (झेड) (बी) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| एससी (झेड) (बी) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| एससी (झेड) (बी) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| एससी (झेड) (बी) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| एससी (झेड) (बी) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| एससी (झेड) (बी) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| एससी (झेड) (बी) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| एससी (झेड) (बी) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
त्रिमितीय शीतकरण संरचनेला अतिरिक्त देखभाल आवश्यक आहे?
फॅन मॉड्यूल बेअरिंग सील डिझाइनचा अवलंब करते आणि वंगण आणि देखभाल न करता एकत्रित ऑपरेशन वेळ उंबरठ्यावर पोहोचल्यानंतर संपूर्णपणे बदलले जाऊ शकते.
उच्च मीठ धुक्यासह किनारपट्टीच्या भागात टर्मिनल गंज कसे टाळावे?
200 केव्हीए थ्री फेज 50 हर्ट्झ ड्राई टाइप ट्रान्सफॉर्मरचे संपर्क प्लेटिंग एक निकेल-झिंक मिश्र धातु मल्टीलेयर कंपोझिट प्रक्रिया आहे ज्यात पर्यायी टर्मिनल प्रोटेक्शन स्लीव्हज आहेत जे मीठ स्प्रे संपर्क अलग ठेवण्यासाठी स्थापित केले जाऊ शकतात.
