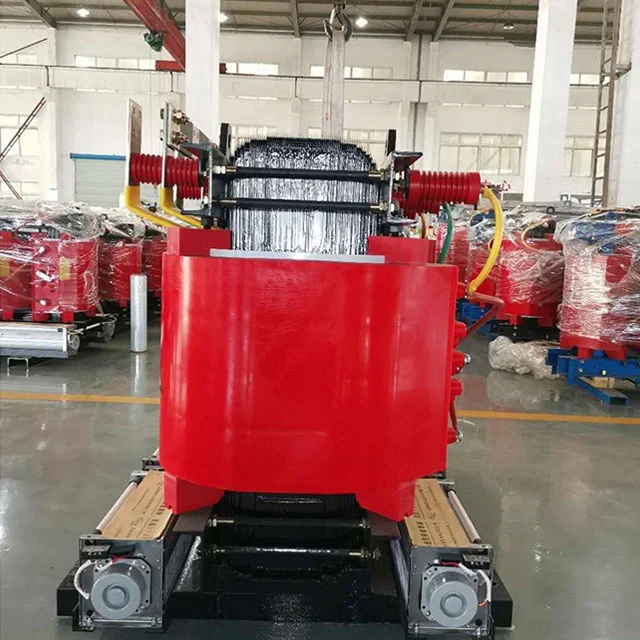

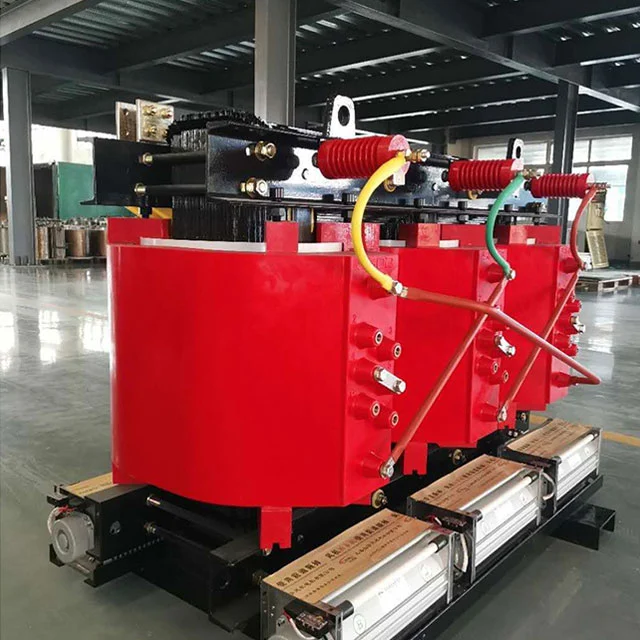

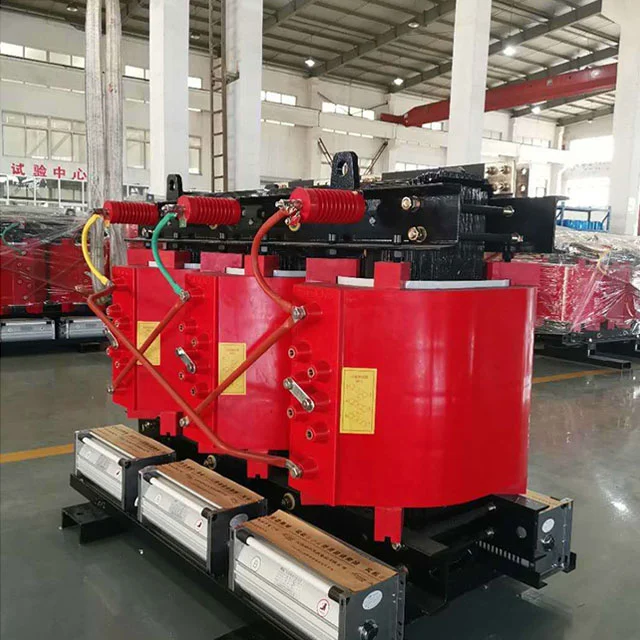

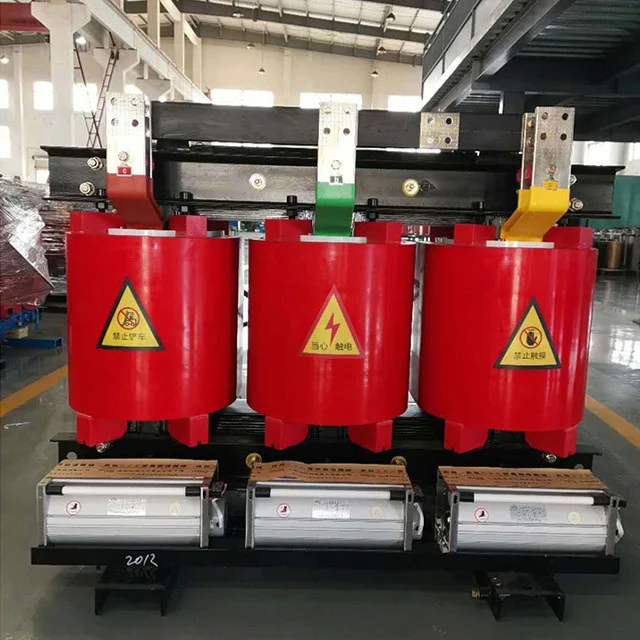

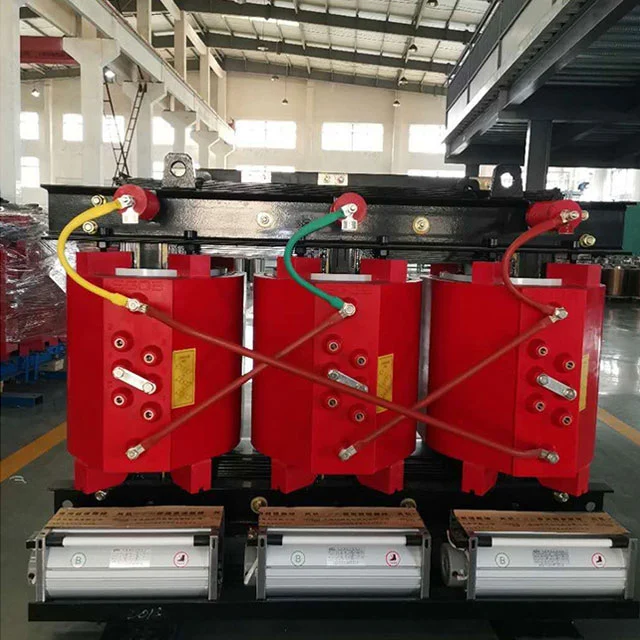

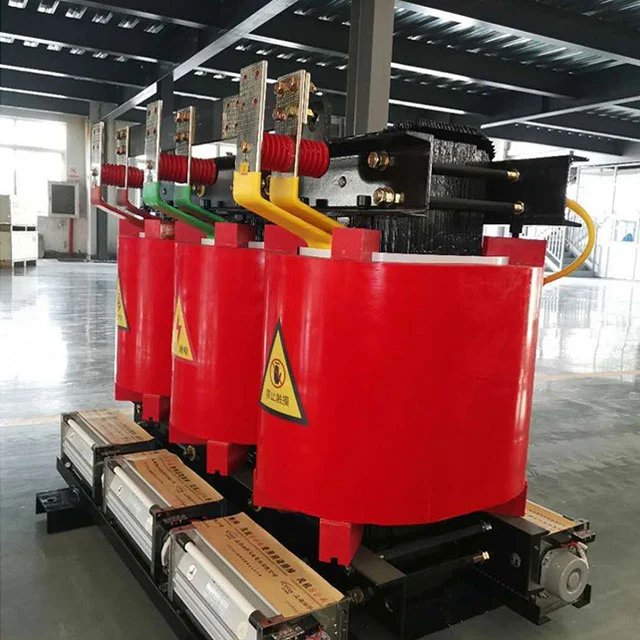

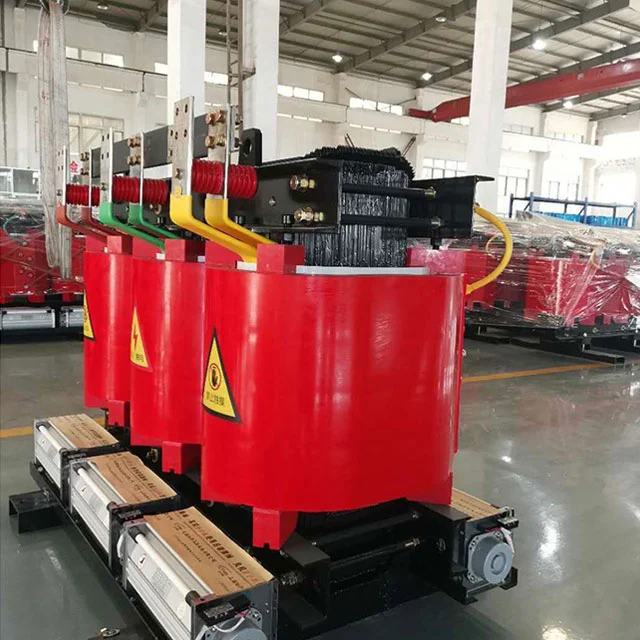

SGOB 4000kva ड्राय ट्रान्सफॉर्मर हे औद्योगिक आणि व्यावसायिक दोन्ही वातावरणातील कठोर उर्जा आवश्यकता पूर्ण करण्यासाठी तयार केलेल्या अत्याधुनिक विद्युत उपकरणांचे प्रतिनिधित्व करते. 4000 किलोव्होल्ट-ॲम्पीयर (kva) क्षमतेचा अभिमान बाळगणारा, हा ट्रान्सफॉर्मर अपवादात्मक कामगिरी, विश्वासार्हता आणि कार्यक्षमता प्रदान करतो, उच्च-क्षमतेच्या उर्जा समाधानांची मागणी करणाऱ्या उद्योगांसाठी त्याला प्राधान्य पर्याय म्हणून स्थान देतो.
SGOB 4000kva ड्राय ट्रान्सफॉर्मर मागणी असलेल्या अनुप्रयोगांसाठी एक मजबूत आणि कार्यक्षम उर्जा उपाय आहे. त्याची इको-फ्रेंडली रचना, कॉम्पॅक्ट फूटप्रिंट, सानुकूल करण्यायोग्य पर्याय आणि उद्योग मानकांचे पालन यामुळे उच्च-कार्यक्षमता आणि शाश्वत इलेक्ट्रिकल सोल्यूशन्स आवश्यक असलेल्या व्यवसायांसाठी एक उत्कृष्ट निवड आहे. त्याच्या प्रगत कूलिंग सिस्टम आणि ऊर्जा-कार्यक्षम डिझाइनसह, ट्रान्सफॉर्मर व्यवसायांना त्यांच्या उर्जेच्या गरजा पूर्ण करण्यासाठी एक विश्वासार्ह आणि किफायतशीर मार्ग प्रदान करतो, सुरळीत आणि कार्यक्षम ऑपरेशन्स सुनिश्चित करतो.
The transformer's dry-type design eliminates the risk of oil leaks, making it an environmentally friendly and sustainable option. This design also ensures that the transformer can be easily installed and operated in a variety of environments, including those with space constraints. The compact footprint and sturdy build of the SGOB 4000kva Dry Transformer make it an excellent choice for businesses that need a powerful yet space-saving solution.
SGOB 4000kva ड्राय ट्रान्सफॉर्मर प्रगत कूलिंग सिस्टमसह सुसज्ज आहे जे इष्टतम ऑपरेटिंग तापमान राखते, ध्वनी प्रदूषण कमी करते आणि उष्णता निर्माण करते. हे सुनिश्चित करते की ट्रान्सफॉर्मर शांतपणे आणि कार्यक्षमतेने चालतो, ऊर्जा वापर आणि ऑपरेशनल खर्च कमी करतो. ट्रान्सफॉर्मरची ऊर्जा-कार्यक्षम रचना देखील वीज हानी कमी करते आणि लोडपर्यंत वीज वितरण वाढवते, ऊर्जा बिल आणि कार्बन फूटप्रिंट्स कमी करते.
The transformer's modular design allows for easy access and maintenance, reducing downtime and extending the transformer's lifespan. It also offers a range of customizable options to fit various applications, allowing businesses to tailor the transformer to their unique needs. This flexibility makes the SGOB 4000kva Dry Transformer an excellent choice for businesses that require a versatile and adaptable power solution.
त्याच्या शक्तिशाली कार्यप्रदर्शन आणि सानुकूल पर्यायांव्यतिरिक्त, SGOB 4000kva ड्राय ट्रान्सफॉर्मर सर्व संबंधित उद्योग मानके आणि नियमांची पूर्तता करतो. हे सुनिश्चित करते की ट्रान्सफॉर्मर सर्व अनुप्रयोगांमध्ये सुरक्षित आणि अनुरूप आहे, व्यवसायांना मनःशांती प्रदान करते आणि संभाव्य सुरक्षिततेच्या धोक्यांचा धोका कमी करते.
उत्पादन वैशिष्ट्ये
शांघाय इंडस्ट्रियल ट्रान्सफॉर्मर कंपनी लिमिटेड द्वारा निर्मित इपॉक्सी रेझिन कास्ट 4000kva ड्राय ट्रान्सफॉर्मर प्रगत परदेशी तंत्रज्ञानाचा परिचय करून शेनयांग ट्रान्सफॉर्मर संशोधन संस्थेच्या सहकार्याने विकसित आणि डिझाइन केलेले आहे. उत्पादन विश्वासार्हता निर्देशांक आंतरराष्ट्रीय प्रगत स्तरावर पोहोचला आहे.
SGOB 4000kva ड्राय ट्रान्सफॉर्मर सुरक्षित, ज्वाला-प्रतिरोधक आणि अग्निरोधक, प्रदूषणमुक्त आहे आणि थेट लोड सेंटरमध्ये स्थापित केला जाऊ शकतो. हे देखभाल-मुक्त आहे, स्थापित करणे सोपे आहे, कमी सर्वसमावेशक ऑपरेटिंग खर्च आहे, कमी नुकसान आहे, चांगली ओलावा-प्रूफ कार्यक्षमता आहे, 100% आर्द्रतेवर सामान्यपणे ऑपरेट करू शकते आणि शटडाउन नंतर पूर्व-कोरडे न करता कार्यान्वित केले जाऊ शकते. यात कमी आंशिक डिस्चार्ज, कमी आवाज, मजबूत उष्णता नष्ट करण्याचे कार्य आहे आणि सक्तीच्या एअर कूलिंग परिस्थितीत 150% रेट लोडवर ऑपरेट करू शकते.
SGOB 4000kva ड्राय ट्रान्सफॉर्मर आता उंच इमारती, व्यावसायिक केंद्रे, विमानतळ, स्टेशन, डॉक्स, भुयारी मार्ग, कारखाने, भूमिगत वितरण केंद्रे, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट्स आणि कठोर वातावरणात आणि वापराच्या परिस्थितीत इतर ठिकाणी मोठ्या प्रमाणावर वापरले जातात.
मुख्य साहित्य आणि वैशिष्ट्ये
कॉइल F-क्लास इन्सुलेटेड कॉपर वायर कंडक्टर म्हणून वापरते आणि ग्लास फायबर आणि इपॉक्सी रेझिन कंपोझिट सामग्री इन्सुलेशन म्हणून वापरते. त्याचा विस्तार गुणांक तांब्याच्या कंडक्टरच्या जवळ आहे आणि चांगला प्रभाव प्रतिरोध, तापमान बदल प्रतिकार आणि क्रॅक प्रतिरोधक आहे. ग्लास फायबर आणि इपॉक्सी रेझिनचे सर्व घटक स्वत: ची विझवणारे आहेत आणि ते जळत राहणार नाहीत. त्याच वेळी, उच्च-व्होल्टेज कॉइल 1mbar व्हॅक्यूम स्थितीत इपॉक्सी रेजिनसह टाकली जाते आणि कॉइलच्या आत कोणतेही बुडबुडे नसतात, हे सुनिश्चित करते की कॉइलचा आंशिक डिस्चार्ज लहान आहे. त्याच वेळी, ट्रान्सफॉर्मरचे नुकसान प्रभावीपणे कमी होते.
ट्रान्सफॉर्मरचा लोखंडी कोर 45° फुल-बेव्हल जॉइंट्स आणि चार-स्तरीय स्टेप-बाय-स्टेप स्टॅकिंगसह, निप्पॉन स्टील, जपानमधून आयात केलेल्या ऑर्डरली ग्रेन ओरिएंटेशनसह उच्च-पारगम्यता कोल्ड-रोल्ड सिलिकॉन स्टील शीट्सच्या 30EH120 मालिकेपासून बनलेला आहे. ओलावा आणि गंज टाळण्यासाठी लोखंडी कोरच्या पृष्ठभागावर इन्सुलेट रेझिन पेंटने सीलबंद केले जाते आणि दोन क्लॅम्प आणि फास्टनर्समध्ये गंजरोधक संरक्षणात्मक स्तर असतात. संपूर्ण लोह कोर नॉन-स्टॅक केलेले लोखंडी योक आणि स्टील पुल प्लेट स्ट्रक्चर स्वीकारतो, जे प्रभावीपणे नो-लोड लॉस, नो-लोड करंट आणि लोह कोर आवाज कमी करते.
कमी व्होल्टेज आणि उच्च करंट कॉइल्ससाठी, शॉर्ट सर्किट झाल्यास शॉर्ट सर्किटचा ताण मोठा असतो आणि कमी व्होल्टेज वळणांची संख्या कमी असते. कमी व्होल्टेज करंट जितका मोठा असेल तितका वायर वळणाचा प्रकार वापरला जाईल तेव्हा अस्थिर अँपिअर-वळणांची समस्या अधिक ठळक होईल. उष्णता नष्ट होण्याच्या समस्येचा देखील विचार करणे आवश्यक आहे. यावेळी, कमी व्होल्टेजसाठी फॉइल वाइंडिंगचा वापर वरील समस्या अधिक चांगल्या प्रकारे सोडवू शकतो. सर्व प्रथम, फॉइल उत्पादनांमध्ये अक्षीय वळण आणि अक्षीय वळण सर्पिल कोन नसतात. उच्च आणि कमी व्होल्टेज विंडिंगचे अँपिअर-वळण संतुलित असतात आणि शॉर्ट सर्किट झाल्यास ट्रान्सफॉर्मरचा अक्षीय ताण कमी असतो. दुसरे म्हणजे, त्याच्या पातळ इन्सुलेशनमुळे, प्रक्रियेत मल्टी-लेयर एअर डक्ट्स इच्छेनुसार सेट केले जाऊ शकतात आणि उष्णता नष्ट होण्याची समस्या देखील अधिक चांगल्या प्रकारे सोडविली जाते. कॉइलचे अंतर्गत वेल्डिंग पूर्णपणे स्वयंचलित फॉइल विंडिंग मशीनवर झेनॉन संरक्षण वेल्डिंगचा अवलंब करते, ज्यामध्ये उच्च परिशुद्धता, कमी वेल्डिंग प्रतिरोधकता आणि बाह्य वेल्डिंग प्रक्रिया नसते. डीएमडी इन्सुलेशन वाइंडिंग लेयर्समध्ये वापरले जाते, आणि टोके बंद केली जातात आणि वळण घेतल्यानंतर राळने बरे केले जातात.
क्रॉस-फ्लो टॉप-ब्लोइंग कूलिंग फॅनचा अवलंब केला जातो, ज्यामध्ये कमी आवाज, उच्च वाऱ्याचा दाब, सुंदर दिसणे इत्यादी वैशिष्ट्ये आहेत आणि ट्रान्सफॉर्मरची ओव्हरलोड क्षमता वाढवते. ट्रान्सफॉर्मर ऑपरेशनची सुरक्षा आणि विश्वासार्हता सुधारण्यासाठी तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक स्वीकारते.
उत्पादन वर्णन
इपॉक्सी राळ इन्सुलेटेड ड्राय टाइप ट्रान्सफॉर्मर हे अतिशय सुरक्षित उत्पादन आहे. ते थेट लोड सेंटरमध्ये स्थापित केले जाऊ शकते. हे 100% आर्द्रतेच्या वातावरणात पूर्व-कोरडे न करता चांगले कार्य करते. हे बांधकाम क्षेत्र, व्यावसायिक केंद्र, विमानतळ, स्टेशन, बंदर, भुयारी मार्ग, कारखाना, भूमिगत वीज वितरण केंद्र, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट इत्यादींमध्ये मोठ्या प्रमाणावर वापरले गेले आहे.
उत्पादन वैशिष्ट्ये
● आग-प्रतिरोधक
● ओलावा प्रतिकार
● सोपी देखभाल आणि स्थापना
● खडबडीत वातावरणात चांगले धावणे
● प्रदूषण न करणारे उत्पादन
● सर्वसमावेशक ऑपरेशन दरम्यान कमी नुकसान
पॅरामीटर्स
| मॉडेल | लोड लॉस नाही (प) |
लोड लॉस (१२०%) |
आवक (%) |
नोलोड करंट (%) |
आवाज पातळी (एलपीए) dB |
वजन (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मॉडेल | आयाम(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मॉडेल | क्षमता (KVA) | लांबी (MM) |
WIDTH (MM) | उंची (MM) |
रेखांशाचा (MM) | क्षैतिज (MM) | वजन (किलो) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कंपनी प्रोफाइल
शांघाय इंडस्ट्री ट्रान्सफॉर्मर्स कं, लिमिटेड (SGOB) ही विद्युत वितरण उपकरणांची पूर्ण श्रेणी पुरवठादार आहे. आमच्या उत्पादनांमध्ये हे समाविष्ट आहे:
● तेल बुडवलेले ट्रान्सफॉर्मर
● 35KV तेल बुडवलेले ट्रान्सफॉर्मर
● एक्सपोक्सी राळ इन्सुलेशन ड्राय-प्रकार पॉवर ट्रान्सफॉर्मर
● अनाकार मिश्र धातु वितरण ट्रान्सफॉर्मर
● फोटोव्होल्टेइक ट्रान्सफॉर्मर
● पवन ऊर्जा ट्रान्सफॉर्मर
● बॉक्स-शैलीतील सबस्टेशन ट्रान्सफॉर्मर
आमची कंपनी 2007 मध्ये स्थापन झाली आणि आज 40,000sqm कार्यशाळा आणि 200 हून अधिक कर्मचारी आहेत. आमची उत्पादने वीज निर्मिती आणि वितरण, कोळसा उत्पादन, धातूशास्त्र, तेल आणि वायू, रसायने, बांधकाम, बंदरे, विमानतळ, रेल्वे आणि नगरपालिका पायाभूत सुविधा यासारख्या उद्योगांच्या विस्तृत श्रेणीमध्ये मोठ्या प्रमाणावर वापरली जातात.
आम्ही संबंधित उपकरणे जसे की इलेक्ट्रिकल कॅबिनेट आणि एनक्लोजर, स्विचगियर बॉक्सेस देखील तयार करतो सध्या, आम्ही आमच्या उत्पादन लाइनचा विस्तार इतर पॉवर-संबंधित क्षेत्रांमध्ये करत आहोत जसे की हॉट श्रिंक कनेक्टर्स, इलेक्ट्रिकल केबल्स आणि संबंधित यांत्रिक उपकरणे इ. आमचे ध्येय एक-स्टॉप तयार करणे आहे. आमच्या जागतिक ग्राहक बेससाठी इलेक्ट्रिकल उपकरणे आणि भाग पुरवठा प्लॅटफॉर्म.
We rely on our strict quality control system to deliver the highest quality products. Of our 200 employees, 46 are engineers experience. Our quality system includes qualifications for:
● चीनचे राष्ट्रीय ट्रान्सफॉर्मर्स गुणवत्ता पर्यवेक्षण केंद्र
● ISO-9001:2008 Quality Management System
● ISO-14001:2004 पर्यावरण व्यवस्थापन प्रणाली
● OHSMS18000 आरोग्य आणि सुरक्षा प्रणाली
आमचे पेटंट:
आमच्या उत्पादन आणि गुणवत्ता चाचणी क्षमतांमध्ये हे समाविष्ट आहे:
● Automatic foil winding
● डिजिटल सिलिकॉन स्टील शीटिंग आणि स्लिटिंग
● Fully automatic vacuum drying oven and varnish line
● HAEFLY partial discharge tester
● HAEFLY power analyzer
● HAEFLY हार्मोनिक विश्लेषक
तुमची पायाभूत गुंतवणूक जास्तीत जास्त करण्यासाठी उच्च कार्यक्षमता, कमी उर्जा अपव्यय आणि कमी आवाजाचे उत्कृष्ट उत्पादन आहे.
