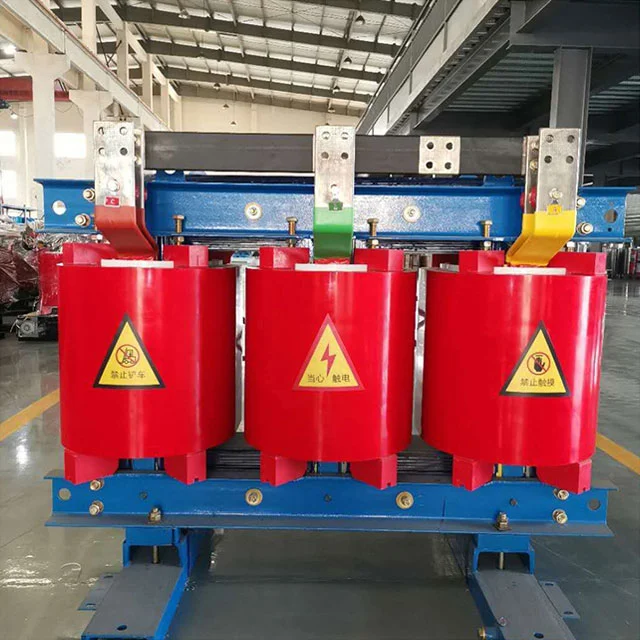

SGOB 400kva ड्राय ट्रान्सफॉर्मर औद्योगिक वीज वितरणासाठी एक विश्वासार्ह, कार्यक्षम आणि पर्यावरणास अनुकूल उपाय आहे. त्याची मजबूत उर्जा हाताळणी क्षमता, कोरड्या-प्रकारचे इन्सुलेशन आणि सानुकूल पर्याय यामुळे त्यांची ऊर्जा कार्यक्षमता सुधारण्यासाठी, ऑपरेशनल खर्च कमी करण्यासाठी आणि त्यांचे पर्यावरणीय पाऊल कमी करू पाहणाऱ्या उद्योगांसाठी एक अपवादात्मक निवड बनते. मॅन्युफॅक्चरिंग प्लांट्स, रिफायनिंग ऑपरेशन्स किंवा हेवी-ड्युटी मशिनरी ॲप्लिकेशन्स असोत, SGOB 400kva ड्राय ट्रान्सफॉर्मर इलेक्ट्रिकल इंजिनिअरिंगमधील नवीनतम प्रगतीचा पुरावा आहे, अतुलनीय कामगिरी आणि विश्वासार्हता प्रदान करते.
SGOB 400kva ड्राय ट्रान्सफॉर्मर हे औद्योगिक, व्यावसायिक आणि संस्थात्मक क्षेत्रांच्या कठोर मागण्या पूर्ण करण्यासाठी अभियंता केलेले विद्युत उपकरणांचा एक अत्याधुनिक तुकडा आहे. 400 किलोव्होल्ट-ॲम्पीयर (kva) च्या पॉवर रेटिंगसह, हा ट्रान्सफॉर्मर वीज वितरण अनुप्रयोगांच्या विस्तृत श्रेणीसाठी एक विश्वासार्ह, कार्यक्षम आणि पर्यावरणास अनुकूल उपाय प्रदान करतो.
SGOB 400kva ड्राय ट्रान्सफॉर्मर, चीनमधील एका प्रतिष्ठित उत्पादक आणि पुरवठादाराने उत्पादित केले आहे, हे इलेक्ट्रिकल अभियांत्रिकी उत्कृष्टतेचे शिखर आहे. हे ट्रान्सफॉर्मर मजबूत, कार्यक्षम आणि दीर्घकाळ टिकणारे उर्जा समाधान प्रदान करण्यासाठी अचूक आणि अत्याधुनिक तंत्रज्ञानाने इंजिनियर केलेले आहेत. उद्योगातील एक अग्रगण्य निर्माता आणि पुरवठादार म्हणून, प्रत्येक SGOB 400kva ड्राय ट्रान्सफॉर्मर आंतरराष्ट्रीय तपशील आणि क्लायंटच्या अपेक्षा पूर्ण करते किंवा त्यापेक्षा जास्त आहे याची खात्री करून, कंपनी गुणवत्ता नियंत्रणाच्या सर्वोच्च मानकांची हमी देते. अनुप्रयोगांच्या विस्तृत श्रेणीसाठी उपयुक्त, हे ट्रान्सफॉर्मर जागतिक स्तरावर वीज वितरण प्रणालीची विश्वासार्हता आणि कार्यक्षमता वाढविण्यासाठी डिझाइन केलेले आहेत.
उत्पादन वैशिष्ट्ये
शांघाय इंडस्ट्रियल ट्रान्सफॉर्मर कंपनी लिमिटेड द्वारा उत्पादित इपॉक्सी रेझिन कास्ट 400kva ड्राय ट्रान्सफॉर्मर प्रगत परदेशी तंत्रज्ञानाचा परिचय करून शेनयांग ट्रान्सफॉर्मर संशोधन संस्थेच्या सहकार्याने विकसित आणि डिझाइन केले आहे. उत्पादन विश्वासार्हता निर्देशांक आंतरराष्ट्रीय प्रगत स्तरावर पोहोचला आहे.
SGOB 400kva ड्राय ट्रान्सफॉर्मर सुरक्षित, ज्वाला-प्रतिरोधक आणि अग्निरोधक, प्रदूषणमुक्त आहे आणि थेट लोड सेंटरमध्ये स्थापित केला जाऊ शकतो. हे देखभाल-मुक्त आहे, स्थापित करणे सोपे आहे, कमी सर्वसमावेशक ऑपरेटिंग खर्च आहे, कमी नुकसान आहे, चांगली ओलावा-प्रूफ कार्यक्षमता आहे, 100% आर्द्रतेवर सामान्यपणे ऑपरेट करू शकते आणि शटडाउन नंतर पूर्व-कोरडे न करता कार्यान्वित केले जाऊ शकते. यात कमी आंशिक डिस्चार्ज, कमी आवाज, मजबूत उष्णता नष्ट करण्याचे कार्य आहे आणि सक्तीच्या एअर कूलिंग परिस्थितीत 150% रेट लोडवर ऑपरेट करू शकते.
SGOB 400kva ड्राय ट्रान्सफॉर्मर आता उंच इमारती, व्यावसायिक केंद्रे, विमानतळ, स्थानके, गोदी, भुयारी मार्ग, कारखाने, भूमिगत वितरण केंद्रे, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट्स आणि कठोर वातावरण आणि वापर परिस्थिती असलेल्या इतर ठिकाणी मोठ्या प्रमाणावर वापरले जातात.
Main materials and features
कॉइल F-क्लास इन्सुलेटेड कॉपर वायर कंडक्टर म्हणून वापरते आणि ग्लास फायबर आणि इपॉक्सी रेझिन कंपोझिट सामग्री इन्सुलेशन म्हणून वापरते. त्याचा विस्तार गुणांक तांब्याच्या कंडक्टरच्या जवळ आहे आणि चांगला प्रभाव प्रतिरोध, तापमान बदल प्रतिकार आणि क्रॅक प्रतिरोधक आहे. ग्लास फायबर आणि इपॉक्सी रेझिनचे सर्व घटक स्वत: ची विझवणारे आहेत आणि ते जळत राहणार नाहीत. त्याच वेळी, उच्च-व्होल्टेज कॉइल 1mbar व्हॅक्यूम स्थितीत इपॉक्सी रेजिनसह टाकली जाते आणि कॉइलच्या आत कोणतेही बुडबुडे नसतात, हे सुनिश्चित करते की कॉइलचा आंशिक डिस्चार्ज लहान आहे. त्याच वेळी, ट्रान्सफॉर्मरचे नुकसान प्रभावीपणे कमी होते.
The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.
कमी व्होल्टेज आणि उच्च करंट कॉइल्ससाठी, शॉर्ट सर्किट झाल्यास शॉर्ट सर्किटचा ताण मोठा असतो आणि कमी व्होल्टेज वळणांची संख्या कमी असते. कमी व्होल्टेज करंट जितका मोठा असेल तितका वायर वळणाचा प्रकार वापरला जाईल तेव्हा अस्थिर अँपिअर-वळणांची समस्या अधिक ठळक होईल. उष्णता नष्ट होण्याच्या समस्येचा देखील विचार करणे आवश्यक आहे. यावेळी, कमी व्होल्टेजसाठी फॉइल वाइंडिंगचा वापर वरील समस्या अधिक चांगल्या प्रकारे सोडवू शकतो. सर्व प्रथम, फॉइल उत्पादनांमध्ये अक्षीय वळण आणि अक्षीय वळण सर्पिल कोन नसतात. उच्च आणि कमी व्होल्टेज विंडिंगचे अँपिअर-वळण संतुलित असतात आणि शॉर्ट सर्किट झाल्यास ट्रान्सफॉर्मरचा अक्षीय ताण कमी असतो. दुसरे म्हणजे, त्याच्या पातळ इन्सुलेशनमुळे, प्रक्रियेत मल्टी-लेयर एअर डक्ट्स इच्छेनुसार सेट केले जाऊ शकतात आणि उष्णता नष्ट होण्याची समस्या देखील अधिक चांगल्या प्रकारे सोडविली जाते. कॉइलचे अंतर्गत वेल्डिंग पूर्णपणे स्वयंचलित फॉइल विंडिंग मशीनवर झेनॉन संरक्षण वेल्डिंगचा अवलंब करते, ज्यामध्ये उच्च परिशुद्धता, कमी वेल्डिंग प्रतिरोधकता आणि बाह्य वेल्डिंग प्रक्रिया नसते. डीएमडी इन्सुलेशन वाइंडिंग लेयर्समध्ये वापरले जाते, आणि टोके बंद केली जातात आणि वळण घेतल्यानंतर राळने बरे केले जातात.
क्रॉस-फ्लो टॉप-ब्लोइंग कूलिंग फॅनचा अवलंब केला जातो, ज्यामध्ये कमी आवाज, उच्च वाऱ्याचा दाब, सुंदर दिसणे इत्यादी वैशिष्ट्ये आहेत आणि ट्रान्सफॉर्मरची ओव्हरलोड क्षमता वाढवते. ट्रान्सफॉर्मर ऑपरेशनची सुरक्षा आणि विश्वासार्हता सुधारण्यासाठी तापमान नियंत्रण एक बुद्धिमान तापमान नियंत्रक स्वीकारते.
उत्पादन वर्णन
इपॉक्सी राळ इन्सुलेटेड ड्राय टाइप ट्रान्सफॉर्मर हे अतिशय सुरक्षित उत्पादन आहे. ते थेट लोड सेंटरमध्ये स्थापित केले जाऊ शकते. हे 100% आर्द्रतेच्या वातावरणात पूर्व-कोरडे न करता चांगले कार्य करते. हे बांधकाम क्षेत्र, व्यावसायिक केंद्र, विमानतळ, स्टेशन, बंदर, भुयारी मार्ग, कारखाना, भूमिगत वीज वितरण केंद्र, ऑफशोअर ऑइल ड्रिलिंग प्लॅटफॉर्म, पॉवर प्लांट इत्यादींमध्ये मोठ्या प्रमाणावर वापरले गेले आहे.
उत्पादन वैशिष्ट्ये
● Fire-resistant
● ओलावा प्रतिकार
● सोपी देखभाल आणि स्थापना
● खडबडीत वातावरणात चांगले धावणे
● प्रदूषण न करणारे उत्पादन
● सर्वसमावेशक ऑपरेशन दरम्यान कमी नुकसान
पॅरामीटर्स
| मॉडेल | लोड लॉस नाही (प) |
लोड लॉस (१२०%) |
आवक (%) |
नोलोड करंट (%) |
आवाज पातळी (एलपीए) dB |
वजन (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मॉडेल | आयाम(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मॉडेल | क्षमता (KVA) | लांबी (MM) |
WIDTH (MM) | उंची (MM) |
रेखांशाचा (MM) | क्षैतिज (MM) | वजन (किलो) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
COMPANY PROFILE
शांघाय इंडस्ट्री ट्रान्सफॉर्मर्स कं, लिमिटेड (SGOB) ही विद्युत वितरण उपकरणांची पूर्ण श्रेणी पुरवठादार आहे. आमच्या उत्पादनांमध्ये हे समाविष्ट आहे:
● तेल बुडवलेले ट्रान्सफॉर्मर
● 35KV तेल बुडवलेले ट्रान्सफॉर्मर
● एक्सपोक्सी राळ इन्सुलेशन ड्राय-प्रकार पॉवर ट्रान्सफॉर्मर
● Amorphous alloy distribution transformers
● फोटोव्होल्टेइक ट्रान्सफॉर्मर
● पवन ऊर्जा ट्रान्सफॉर्मर
● Box-style substation transformers
आमची कंपनी 2007 मध्ये स्थापन झाली आणि आज 40,000sqm कार्यशाळा आणि 200 हून अधिक कर्मचारी आहेत. आमची उत्पादने वीज निर्मिती आणि वितरण, कोळसा उत्पादन, धातूशास्त्र, तेल आणि वायू, रसायने, बांधकाम, बंदरे, विमानतळ, रेल्वे आणि नगरपालिका पायाभूत सुविधा यासारख्या उद्योगांच्या विस्तृत श्रेणीमध्ये मोठ्या प्रमाणावर वापरली जातात.
आम्ही संबंधित उपकरणे जसे की इलेक्ट्रिकल कॅबिनेट आणि एनक्लोजर, स्विचगियर बॉक्सेस देखील तयार करतो सध्या, आम्ही आमच्या उत्पादन लाइनचा विस्तार इतर पॉवर-संबंधित क्षेत्रांमध्ये करत आहोत जसे की हॉट श्रिंक कनेक्टर्स, इलेक्ट्रिकल केबल्स आणि संबंधित यांत्रिक उपकरणे इ. आमचे ध्येय एक-स्टॉप तयार करणे आहे. आमच्या जागतिक ग्राहक बेससाठी इलेक्ट्रिकल उपकरणे आणि भाग पुरवठा प्लॅटफॉर्म.
उच्च दर्जाची उत्पादने देण्यासाठी आम्ही आमच्या कठोर गुणवत्ता नियंत्रण प्रणालीवर अवलंबून आहोत. आमच्या 200 कर्मचाऱ्यांपैकी 46 अभियंते आहेत. आमच्या गुणवत्ता प्रणालीमध्ये यासाठी पात्रता समाविष्ट आहे:
● National Transformers Quality Supervision Center of China
● ISO-9001:2008 गुणवत्ता व्यवस्थापन प्रणाली
● ISO-14001:2004 पर्यावरण व्यवस्थापन प्रणाली
● OHSMS18000 आरोग्य आणि सुरक्षा प्रणाली
आमचे पेटंट:
आमच्या उत्पादन आणि गुणवत्ता चाचणी क्षमतांमध्ये हे समाविष्ट आहे:
● स्वयंचलित फॉइल वळण
● डिजिटल सिलिकॉन स्टील शीटिंग आणि स्लिटिंग
● पूर्णपणे स्वयंचलित व्हॅक्यूम ड्रायिंग ओव्हन आणि वार्निश लाइन
● HAEFLY आंशिक डिस्चार्ज टेस्टर
● HAEFLY पॉवर विश्लेषक
● HAEFLY हार्मोनिक विश्लेषक
तुमची पायाभूत गुंतवणूक जास्तीत जास्त करण्यासाठी उच्च कार्यक्षमता, कमी उर्जा अपव्यय आणि कमी आवाजाचे उत्कृष्ट उत्पादन आहे.
