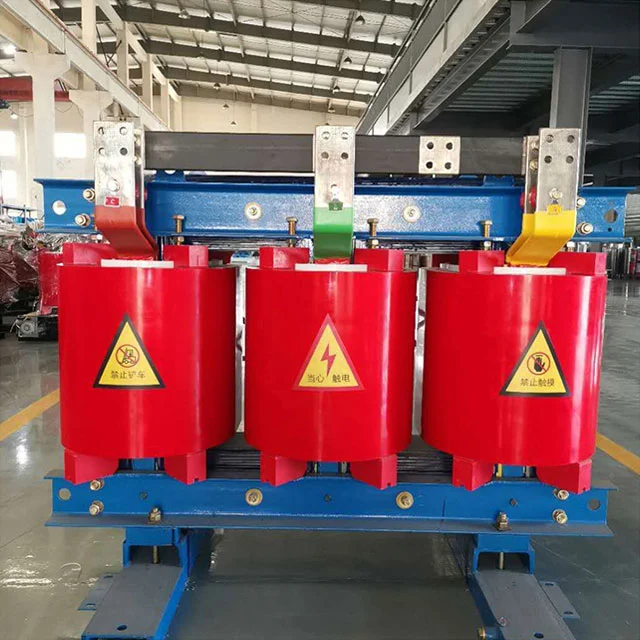

630 केव्हीए थ्री फेज ड्राई प्रकार ट्रान्सफॉर्मर

एसजीओबीच्या या 630 केव्हीए थ्री-फेज ड्राई-टाइप ट्रान्सफॉर्मरमध्ये 100% तांबे विंडिंग्ज, 5000 व्ही उच्च व्होल्टेज आणि 50 हर्ट्ज/60 हर्ट्ज वारंवारता आहे. हे पॉवर प्लांट्स, सबस्टेशन इत्यादींच्या वापरासाठी आयईसी मानकांचे पालन करते. रेट केलेल्या व्होल्टेजमध्ये 6 केव्ही, 6.3 केव्ही, 10 केव्ही, 10.5 केव्ही आणि 11 केव्ही समाविष्ट आहे.  विशिष्ट आवश्यकतांसाठी सानुकूलन उपलब्ध आहे. अधिक माहितीसाठी कृपया आमच्याशी संपर्क साधा.

उत्पादन वैशिष्ट्ये:

1. कॉइल्स फायबरग्लास कंपोझिट इन्सुलेशनसह तांबे कंडक्टर वापरतात, बबल-मुक्त, सीलबंद संरचनेसाठी इपॉक्सी राळमध्ये व्हॅक्यूम-कास्ट करतात.

२. हिस्टेरिसिसचे नुकसान कमी करण्यासाठी कोर धान्य-देणारं सिलिकॉन स्टील शीट्स स्टेप-लॅप डिझाइनसह वापरते.

3. लो-व्होल्टेज साइड एकसमान वर्तमान वितरणासाठी स्वयंचलित आर्गॉन आर्क वेल्डिंगसह फॉइल विंडिंग स्ट्रक्चर वापरते.

4. अक्षीय फॅनसह एक बुद्धिमान तापमान नियंत्रण प्रणाली शीतकरण कार्यक्षमतेचे नियमन करते.

5. स्टँप केलेल्या केसिंगमध्ये वर्धित संवहनसाठी शीतकरण पंख आणि गंज-प्रतिरोधक कोटिंग मीठ स्प्रेपासून संरक्षण करते.

उत्पादन प्रक्रिया:

वळण घेतल्यानंतर, तांबे वायर इन्सुलेट वार्निशसह पूर्व-गर्भवती आहे, नंतर बरा करण्यासाठी इपॉक्सी राळमध्ये व्हॅक्यूम-कास्ट. कोर लेसर-कट आणि स्टॅक केलेले आहे, हायड्रॉलिक क्लॅम्प्स सतत दबाव लागू करतात. असेंब्लीनंतर, घटकांना बाँड करण्यासाठी कोर आणि कॉइल्स बेक केले जातात. आंशिक डिस्चार्ज स्कॅनिंग आणि हार्मोनिक विश्लेषण शिपमेंटच्या आधी केले जाते, डेटा ट्रेसिबिलिटीसाठी क्लाऊडवर अपलोड केला जातो.

तेल-विसर्जित ट्रान्सफॉर्मर्सपेक्षा मुख्य फायदे:

1. तेल-विसर्जित ट्रान्सफॉर्मर्समध्ये सील अपयशामुळे तेलाच्या गळतीचा धोका असतो, संभाव्यत: माती प्रदूषण आणि अग्निचे धोके होते; 630 केव्हीए तीन-फेज ड्राई-टाइप ट्रान्सफॉर्मर ज्वलनशील मीडिया काढून टाकते आणि कंस फॉल्टच्या बाबतीत राळ स्वत: ची लक्ष वेधून घेते, दुय्यम नुकसान रोखते. तेल-विसर्जित ट्रान्सफॉर्मर्स ओव्हरलोड परिस्थितीत ज्वलनशील वायू तयार करतात, ज्यासाठी गॅस संरक्षण प्रणाली आवश्यक आहे. ड्राय-प्रकार ट्रान्सफॉर्मर्स एम्बेडेड सेन्सरचा वापर करून सर्वात लोकप्रिय बिंदूच्या तपमानावर थेट परीक्षण करतात, लवकर चेतावणी आणि प्रतिसादाची गती सुधारतात.

2. तेल-विसर्जित ट्रान्सफॉर्मर्समध्ये, कमी तापमानात तेलाच्या चिपचिपीतील बदल उष्णता अपव्यय कार्यक्षमतेवर परिणाम करतात आणि उच्च तापमानात इन्सुलेशन एजिंगला गती देते; कोरड्या प्रकारातील ट्रान्सफॉर्मर्समधील इपॉक्सी राळचे थर्मल एक्सपेंशन गुणांक तांबे कंडक्टरशी जुळते, अत्यंत तापमान भिन्नतेखाली यांत्रिक स्थिरता राखते. तेल-विसर्जित ट्रान्सफॉर्मर्सना नियतकालिक तेलाची गुणवत्ता आणि आर्द्रता सामग्री चाचणी आवश्यक असते; ड्राय-प्रकार ट्रान्सफॉर्मर्सची पूर्णपणे सीलबंद रचना 100% आर्द्रता वातावरणात ऑपरेशन करण्यास परवानगी देते, ज्यामुळे मीठ स्प्रे गंज असलेल्या सागरी वातावरणात अतिरिक्त संरक्षणात्मक संलग्नकांची आवश्यकता दूर होते.

3. तेल-विसर्जित ट्रान्सफॉर्मर देखभाल करण्यासाठी विशेष तेल गाळण्याची प्रक्रिया किंवा पध्दतीची उपकरणे आणि कचरा तेल विल्हेवाट खर्च आवश्यक आहेत; अपघाती गळतीमुळे साइट साफसफाईच्या खर्चाचा परिणाम होतो; ड्राय-प्रकार ट्रान्सफॉर्मर्सना केवळ पृष्ठभागाच्या धूळ जमा करण्यासाठी संकुचित हवा साफसफाईची आवश्यकता असते, उपभोग्य पुनर्स्थापनेचा खर्च नसतो. तेल-विसर्जित ट्रान्सफॉर्मर्सच्या विल्हेवाट लावण्यामध्ये घातक कचरा प्रक्रियेचा समावेश आहे; ड्राय-प्रकारची सामग्री यांत्रिकरित्या चिरडली जाऊ शकते, क्रमवारी लावली जाऊ शकते आणि पुनर्वापर केली जाऊ शकते, लक्षणीय वाढते अवशिष्ट मूल्य. तेल-विसर्जित ट्रान्सफॉर्मर दुरुस्तीसाठी तेल काढून टाकण्याची प्रक्रिया आवश्यक आहे; ड्राय-प्रकार ट्रान्सफॉर्मर्स मॉड्यूलर विंडिंग रिप्लेसमेंटला समर्थन देतात, डाउनटाइम कमी करतात.

देखभाल नोट्स

1. राळात सूक्ष्म-क्रॅक टाळण्यासाठी 630 केव्हीए थ्री-फेज ड्राई-टाइप ट्रान्सफॉर्मरच्या ऑपरेशन दरम्यान थेट उष्णता सिंकवर हाय-प्रेशर एअर गन वापरू नका.

2. तीन महिन्यांपेक्षा जास्त काळ जमा झाल्यास मऊ ब्रशसह उष्णता अपव्यय चॅनेलमधून स्वच्छ धूळ.

3. पावसाळ्याच्या हंगामापूर्वी किनारपट्टीच्या भागातील टर्मिनलवर मीठ क्रिस्टल तयार करणे तपासा.

4. अचानक शॉर्ट सर्किटनंतर इंटर-टर्न इन्सुलेशन चाचणी करा.

5. दीर्घकालीन स्टोरेज दरम्यान कोरड्या वातावरणात सील आणि स्टोअर; रीस्टार्ट करण्यापूर्वी 48 तास स्थिर तापमान आणि आर्द्रता ठेवा.

तेल-विसर्जित ट्रान्सफॉर्मर्सपेक्षा ओव्हरलोड क्षमता कमी आहे का?

राळ-एन्केप्युलेटेड विंडिंग्जमध्ये थर्मल क्षमता जास्त असते आणि सक्तीने एअर कूलिंग अंतर्गत, सतत ओव्हरलोड वेळ तेल-विसर्जित ट्रान्सफॉर्मर्सपेक्षा जास्त काळ असतो; अचानक शॉर्ट सर्किटनंतर इन्सुलेशन पुनर्प्राप्ती वेग देखील वेगवान आहे.

उत्पादन मापदंड
